Giải pháp vật liệu đổ khối và đúc nhiệt độ cao Aremco Ceramacast

Tìm hiểu vật liệu đổ khối và đúc nhiệt độ cao Aremco Ceramacast

Khi các thiết bị điện tử công suất lớn, linh kiện điện và hệ thống gá đặt công nghiệp phải vận hành trong môi trường nhiệt độ khắc nghiệt, các loại nhựa Epoxy hay Silicone thông thường sẽ nhanh chóng bị nóng chảy, biến tính hoặc mất khả năng cách điện. Để giải quyết triệt để thách thức này, hãng Aremco đã nghiên cứu và phát triển dòng vật liệu đổ khối và đúc chuyên dụng mang tên Ceramacast.

Giải pháp này cung cấp dải bảo vệ toàn diện với khả năng chịu nhiệt độ cực hạn từ 900°F (482°C) cho đến dải tối đa lên tới 3200°F (1760°C).

Phân loại giải pháp vật liệu Ceramacast theo thành phần gốc

Tài liệu kỹ thuật của Aremco phân chia hệ thống vật liệu Ceramacast thành 6 nhóm giải pháp chính dựa trên cấu trúc thành phần gốc. Mỗi nhóm được tối ưu hóa cho các yêu cầu cơ - lý - nhiệt khác nhau của ứng dụng công nghiệp:

1. Nhóm Gốc Nhôm Oxit (Aluminum Oxide): Đây là nhóm vật liệu cốt lõi có khả năng chịu nhiệt cao nhất (từ 3000°F đến 3200°F). Nhóm này bao gồm Ceramacast 510 (dạng hạt thô chuyên dùng cho đồ gá chịu nhiệt và bộ gia nhiệt cảm ứng), Ceramacast 515 (hạt mịn, độ bền cao cho linh kiện điện tử), cùng các mã 575-N, 576-N và phiên bản gốc silicone kháng ẩm 578.

2. Nhóm Gốc Nhôm Nitrit (Aluminum Nitride): Đại diện tiêu biểu là Ceramacast 675-N. Đây là hợp chất hạt mịn được thiết kế chuyên dụng cho các ứng dụng đổ khối (potting) yêu cầu độ dẫn nhiệt (tản nhiệt) vượt trội nhưng vẫn đảm bảo cách điện an toàn.

3. Nhóm Gốc Magiê Oxit (Magnesium Oxide): Dòng Ceramacast 584 là hệ thống vật liệu hai thành phần nổi bật với đặc tính đóng rắn siêu nhanh (Fast-Set) chỉ trong vòng khoảng 10 phút ở nhiệt độ phòng.

4. Nhóm Gốc Silicon Đioxit / Thạch Anh (Silicon Dioxide): Gồm hai mã Ceramacast 905 (hạt thô) và Ceramacast 905-FG (hạt mịn). Đây là hợp chất composite gốc Silicone có đặc tính kháng độ ẩm xuất sắc (Excellent Moisture Resistant).

5. Nhóm Gốc Silicon Cacbua (Silicon Carbide): Dòng Ceramacast 673-N hoạt động như một hợp chất keo dán kết hợp đổ khối, sở hữu độ dẫn nhiệt rất cao, thường dùng để gắn kết các ống vòi đầu đốt SiC.

6. Nhóm Gốc Zirconium (Zirconium Oxide & Zirconium Silicate): Bao gồm Ceramacast 646-N (gốc Zirconia mật độ cao, độ bền nén tối ưu) và các mã 505-N, 586 (gốc Zirconium Silicate, độ bền cơ học cao, dễ dàng bơm/đổ bằng xy-lanh vào các khe hẹp).

Vai trò và công năng của Ceramacast trong ứng dụng thực tế

Hệ thống vật liệu Ceramacast đóng vai trò quyết định đến độ bền và tuổi thọ của thiết bị thông qua 3 công năng cốt lõi:

Cách điện và tản nhiệt hiệu quả: Với độ bền điện môi cao (Dielectric Strength lên đến 300 volts/mil đối với mã 675-N), vật liệu ngăn ngừa hoàn toàn hiện tượng phóng điện, đoản mạch ở điện áp cao, đồng thời hỗ trợ truyền dẫn nhiệt lượng từ lõi linh kiện ra môi trường ngoài.

Cố định cơ học và chống sốc nhiệt: Khi đóng rắn ổn định, Ceramacast tạo thành một khối bọc cứng cáp xung quanh linh kiện. Nhờ có hệ số giãn nở nhiệt (CTE) được tính toán tối ưu, vật liệu giúp giảm thiểu các vết nứt vỡ do ứng suất co giãn khi thiết bị thay đổi nhiệt độ đột ngột.

Kháng hóa chất và môi trường ăn mòn: Toàn bộ các dòng sản phẩm Ceramacast đều có khả năng kháng hóa chất rất tốt trước môi trường kiềm và axit (ngoại trừ axit hydrofluoric), bảo vệ linh kiện bên trong không bị oxy hóa bởi khí độc hoặc hơi ẩm ở nhiệt độ cao.

Ứng dụng công nghiệp tiêu biểu

Nhờ những đặc tính vượt trội, giải pháp Ceramacast được ứng dụng rộng rãi trong các cấu trúc phức tạp:

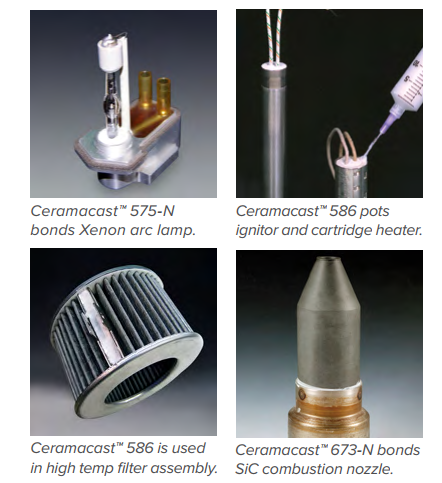

• Đổ keo cố định và cách điện cho các dòng đèn Xenon arc lamp công suất lớn (sử dụng mã 575-N).

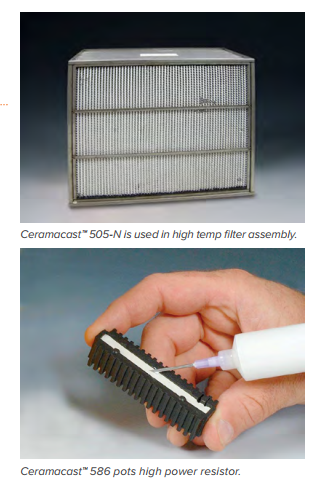

• Đóng gói bảo vệ các dòng điện trở công suất, bộ đánh lửa và ống sưởi hộp nhiệt (sử dụng mã 586).
• Lắp ráp hệ thống bộ lọc khí/chất lỏng nhiệt độ cao (sử dụng mã 505-N và 586).
• Chế tạo đồ gá đặt chịu nhiệt, dụng cụ nhà xưởng và các tấm lót trong lò nung công nghiệp (sử dụng mã 510).

Các đặc tính nổi bật của vật liệu đổ khối và đúc nhiệt độ cao Aremco Ceramacast

Dòng sản phẩm Aremco Ceramacast đại diện cho một bước tiến công nghệ vượt bậc trong việc đóng gói, cách điện và định hình cấu trúc cho các thiết bị điện công suất lớn. Thay vì bị nóng chảy hay biến tính như các loại nhựa polyme thông thường khi gặp nhiệt, Ceramacast duy trì sự ổn định tuyệt đối nhờ những đặc tính kỹ thuật vượt trội dưới đây:

1. Khả năng chịu nhiệt độ cực hạn và sốc nhiệt

Đặc tính cốt lõi làm nên thương hiệu của Ceramacast chính là dải nhiệt độ vận hành cực kỳ rộng, kéo dài từ 900°F (482°C) cho đến ngưỡng phá hủy tối đa lên tới 3200°F (1760°C). Các dòng chất nền Nhôm Oxit và Zirconium cho phép vật liệu trơ hoàn toàn trước các nguồn nhiệt lượng cực lớn phát ra từ lò nung hoặc đầu đốt công nghiệp

Bên cạnh khả năng chịu nhiệt liên tục, vật liệu còn được thiết kế với Hệ số giãn nở nhiệt (CTE) tối ưu. Điều này cho phép các kỹ sư dễ dàng lựa chọn mã sản phẩm có độ co giãn đồng điệu với vật liệu kim loại hoặc gốm của linh kiện bên trong, từ đó triệt tiêu ứng suất nội và ngăn ngừa hoàn toàn hiện tượng nứt vỡ khối đổ khi thiết bị đóng/ngắt hoặc thay đổi nhiệt độ đột ngột (sốc nhiệt)

2. Hiệu suất cơ lý bền bỉ và độ ổn định kích thước

Sau khi trải qua chu trình sấy nhiệt tiêu chuẩn, khối Ceramacast đóng rắn thành một cấu trúc cứng cáp như đá với hai đặc tính cơ học nổi bật. Vật liệu chịu được áp suất nén lớn, giúp bảo vệ toàn diện các cấu trúc lõi bên trong bo mạch hoặc đồ gá khỏi các va đập, rung chấn cơ học mạnh trong môi trường nhà xưởng. Hệ số co ngót cực thấp: Hầu hết các mã gốm đúc Ceramacast đều ghi nhận mức co ngót dưới 0.3% sau khi sấy ở 1000°F. Đặc tính này đảm bảo khối keo sau khi đóng rắn không bị rút thể tích, không tạo ra các khe hở cục bộ và duy trì độ bám dính, bao phủ chính xác theo kích thước khuôn ban đầu.

3. Khả năng cách điện dải cao thế và bảo vệ hóa học

Ceramacast đóng vai trò như một lớp màng chắn kiên cố, cô lập linh kiện nhạy cảm khỏi các tác nhân nguy hiểm từ môi trường vận hành. Vật liệu sở hữu khả năng cách điện ấn tượng ngay cả ở điều kiện nhiệt độ cao, ngăn chặn triệt để hiện tượng đoản mạch, rò rỉ điện hoặc phóng điện cục bộ trong các linh kiện cao áp

Cấu trúc gốm và silicone của Ceramacast trơ trước hầu hết các loại môi trường kiềm và axit ăn mòn công nghiệp (ngoại trừ axit hydrofluoric). Nhờ độ rỗng được kiểm soát ở mức rất thấp, vật liệu ngăn chặn hiệu quả sự xâm nhập của hơi ẩm, khí độc ô nhiễm, chống oxy hóa bề mặt linh kiện bên trong.

4. Tính linh hoạt và tối ưu cho thi công công nghiệp

Hãng Aremco đã công thức hóa dòng Ceramacast để phù hợp với cả quy mô phòng thí nghiệm lẫn các dây chuyền sản xuất hàng loạt. Các mã sản phẩm dạng lỏng có độ nhớt hỗn hợp thấp dễ dàng tự chảy, len lỏi và lấp đầy các khe hở siêu nhỏ hoặc cấu trúc bo mạch phức tạp mà không để lại các hốc khí ngầm. Một số mã đặc thù được thiết kế dưới dạng kem sệt có thể ứng dụng dễ dàng qua hệ thống máy bơm keo tự động hoặc xi-lanh áp lực, giúp chuẩn hóa hàm lượng thi công trên từng sản phẩm

Nâng cấp bằng chất liên kết chuyên dụng: Đối với các ứng dụng đòi hỏi tuyệt đối không thấm nước, kỹ sư có thể thay thế nước trộn thông thường bằng chất liên kết kịch nước HLB-1 Hydrophobic Liquid Binder của hãng để đưa khả năng kháng ẩm của khối đúc lên mức tối đa.

Bảng so sánh thông số kỹ thuật các dòng vật liệu đổ khối và đúc nhiệt độ cao Aremco Ceramacast

1. Thông số các dòng gốc nhôm oxit và nhôm nitrit

Thông số kỹ thuật	Ceramacast 510	Ceramacast 515	Ceramacast 575-N	Ceramacast 578³	Ceramacast 576-N	Ceramacast 675-N
Thành phần chính	Aluminum Oxide	Aluminum Oxide	Aluminum Oxide	Aluminum Oxide	Aluminum Oxide	Aluminum Nitride
Chất liên kết (Binder)	CaO-Al₂O₃	K₂-SiO₂	MgO-P₂O₅	Silicone	MgO-P₂O₅	MgO-P₂O₅
Giới hạn nhiệt độ, ºF (ºC)	3200 (1760)	3000 (1650)	3000 (1650)	900 (482)	3000 (1650)	2200 (1200)
Hệ số giãn nở CTE, × 10⁻⁶	3.9 (7.0)	4.5 (8.1)	4.3 (7.7)	5.0 (9.0)	4.1 (7.4)	2.9 (5.2)
Điện trở suất thể tích (RT)	10⁹	10⁹	10⁹	10¹¹	10⁹	10¹³
Độ bền điện môi, V/mil	75	250	150	> 250	150	300
Độ bền nén, psi	8,000	11,000	11,800	NM	10,200	2,000
Độ rỗng (Porosity), %	< 7.0	< 2.0	< 2.0	< 0.5%	< 2.0	< 3.0
Độ pH	3–4	11–12	2–3	NM	2–3	2–3
Kháng Ẩm / Kiềm / Axit	Tốt/Tốt/Tốt	Tốt/Tốt/Tốt	Tốt/Tốt/Tốt	Xuất sắc/Tốt/Tốt	Tốt/Tốt/Tốt	Tốt/Tốt/Tốt
Số thành phần	1 + H₂O	1 + H₂O	1 + H₂O²	2	1 + H₂O²	1 + H₂O²
Tỷ lệ trộn (bột:lỏng)	100 : 15–19	100 : 12–14	100 : 13–15	100 : 20–25	100 : 12–14	100 : 18–20
Độ nhớt sau trộn, cP	12,000	10,000	11,000	Dạng sệt	9,000	15,000
Độ co ngót ở 1000 ºF	< 1.0%	< 1.0%	< 0.3%	< 1%	< 0.3%	< 0.3%
Thời gian sử dụng (Pot Life)	2–3 giờ	2–3 giờ	1–2 giờ	NA	1–2 giờ	1–2 giờ
Hạn sử dụng, tháng	12	12	12	12	12	12
Màu sắc	Xám nhạt	Trắng	Trắng	Trắng	Trắng	Xám nhạt

2. Thông số các dòng gốc Magie, Silica, Cacbua và Zirconium

Thông số kỹ thuật	Ceramacast 584	Ceramacast 905	Ceramacast 905-FG³	Ceramacast 673-N	Ceramacast 646-N	Ceramacast 505-N	Ceramacast 586
Thành phần chính	Magnesium Oxide	Fused Silica	Fused Silica	Silicon Carbide	Zirconium Oxide	Zirconium Silicate	Zirconium Silicate
Chất liên kết (Binder)	MgO-P₂O₅	Silicone	Silicone	MgO-P₂O₅	MgO-P₂O₅	K₂-SiO₂	MgO-P₂O₅
Giới hạn nhiệt độ, ºF (ºC)	2800 (1535)	900 (482)	900 (482)	2500 (1371)	3000 (1650)	2800 (1535)	2800 (1535)
Hệ số giãn nở CTE, × 10⁻⁶	6.5 (11.7)	2.0 (3.8)	2.0 (3.8)	2.9 (5.2)	3.1 (5.6)	2.7 (4.9)	2.7 (4.9)
Điện trở suất thể tích (RT)	10⁹	10¹¹	10¹¹	NA	10⁹	10⁹	10⁹
Độ bền điện môi, V/mil	100	> 250	> 250	NA	250	100	125
Độ bền nén, psi	4,500	NM	NM	5,000	11,500	12,800	8,000
Độ rỗng (Porosity), %	< 6.0	< 0.5	< 0.5	< 4.0	< 2.0	< 2.0	< 2.0
Độ pH	11–12	NM	NM	2–3	2–3	10–11	2–3
Kháng Ẩm / Kiềm / Axit	Tốt/Tốt/Tốt	X.sắc/Tốt/Tốt	X.sắc/Tốt/Tốt	Tốt/Tốt/Tốt	Tốt/Tốt/Tốt	X.sắc/Tốt/Tốt	Tốt/Tốt/Tốt
Số thành phần	2	2	2	1 + H₂O²	1 + H₂O²	1 + H₂O	1 + H₂O²
Tỷ lệ trộn (bột:lỏng)	100 : 25–30	2 : 1	3 : 1	100 : 13–14	100 : 12–14	100 : 11–13	100 : 13–15
Độ nhớt sau trộn, cP	18,000	Dạng sệt	Dạng sệt	12,000	9,000	10,000	15,000
Độ co ngót ở 1000 ºF	< 4.0%	< 1.0%	< 1.0%	< 0.3%	< 0.3%	< 0.3%	< 0.3%
Thời gian sử dụng (Pot Life)	< 10 phút	NA	NA	1–2 giờ	1–2 giờ	1–2 giờ	1–2 giờ
Hạn sử dụng, tháng	1	905-L: 6 905-P: 12	12	12	12	12	12
Màu sắc	Trắng ngà	Trắng ngà	Trắng	Xám	Nâu vàng	Trắng ngà	Trắng ngà

Hướng dẫn quy trình trộn, đổ khuôn và quy trình sấy nhiệt tiêu chuẩn

Để vật liệu Aremco Ceramacast đạt được đầy đủ các đặc tính tối ưu về độ bền cơ học, khả năng cách điện và chống sốc nhiệt sau khi đóng rắn, các kỹ sư và kỹ thuật viên nhà máy cần tuân thủ nghiêm ngặt quy trình chuẩn bị và gia nhiệt dưới đây.

1. Kỹ thuật pha trộn và đổ khuôn lấp đầy

Trước khi thêm bất kỳ chất lỏng nào, bắt buộc phải trộn đều phần bột khô trong hộp để đảm bảo các hạt gốm và chất đóng rắn phân bổ đồng nhất. Nguyên tắc hòa trộn: Luôn đổ phần chất lỏng (nước cất hoặc chất liên kết lỏng chuyên dụng) vào phần bột theo đúng tỷ lệ trọng lượng đã được quy định ở Phần 3. Khuấy trộn kỹ lưỡng và liên tục cho đến khi hỗn hợp đạt trạng thái mịn, đồng nhất.

Kỹ thuật đổ lấp đầy: Khi đổ hỗn hợp vào linh kiện, hãy đổ từ từ vào một phía của chi tiết. Phương pháp này giúp vật liệu dâng lên tự nhiên và đẩy toàn bộ không khí ra ngoài, tránh tạo ra các hốc khí ngầm bên trong. Kết hợp dùng bàn rung nếu cần thiết để hỗ trợ hỗn hợp len lỏi tốt hơn vào các khe hẹp.

2. Chu trình sấy nhiệt đóng rắn cho từng nhóm mã

Tùy thuộc vào thành phần hóa học và hệ chất liên kết, Aremco quy định các chu trình sấy nhiệt rất cụ thể để giải phóng dung môi mà không gây ứng suất nội:

Nhóm Gốm Đúc Nhôm Oxit Tiêu Chuẩn (Mã 505-N, 515)

• Bước 1: Khô tự nhiên ở nhiệt độ phòng từ 16 – 24 giờ.
• Bước 2: Sấy nhiệt lần một ở 200 ºF (93 ºC) từ 1 – 4 giờ.
• Bước 3: Sấy nhiệt lần hai ở 250 ºF (121 ºC) từ 1 – 4 giờ.
• Bước 4: Sấy nâng cao ở 350 ºF (177 ºC) trong 1 giờ.
• Bước 5: Sấy kết thúc (Final cure) ở 500 ºF (260 ºC) trong 1 giờ.

Nhóm Hạt Thô Cho Đồ Gá Và Bộ Gia Nhiệt (Mã 510)

• Bước 1: Khô tự nhiên ở nhiệt độ phòng từ 16 – 24 giờ.
• Bước 2: Sấy nhiệt ở 200 ºF (93 ºC) từ 3 – 4 giờ.
• Bước 3: Sấy kết thúc ở 250 ºF (121 ºC) trong 1 giờ.

Nhóm Đóng Rắn Siêu Nhanh (Mã 584)

• Bước 1: Vật liệu tự thiết lập cấu trúc ổn định trong khoảng 10 phút.
• Bước 2: Khô tự nhiên trong không khí tối thiểu 2 giờ.
• Bước 3: Sấy nhiệt ở 200 ºF (93 ºC) trong 2 giờ.
• Bước 4: Sấy kết thúc ở 250 ºF (121 ºC) trong 3 giờ.

Nhóm Phổ Biến Cao Cấp (Mã 575-N, 576-N, 586, 646-N, 673-N, 675-N)

• Bước 1: Khô tự nhiên ở nhiệt độ phòng tối thiểu 8 giờ.
• Bước 2: Sấy nhiệt ở 200 ºF (93 ºC) từ 2 – 4 giờ.
• Bước 3: Sấy kết thúc ở 250 ºF (121 ºC) trong 3 giờ.
• Nếu sử dụng chất liên kết kịch nước HLB-1, bắt buộc phải bổ sung một bước sấy cuối ở 450 ºF (232 ºC) từ 30 – 60 phút.

Nhóm Hợp Chất Gốc Silicone Kháng Ẩm (Mã 578, 905, 905-FG)

Do các mã này sử dụng dung môi hữu cơ đặc thù, chu trình sấy cần kéo dài ở nhiệt độ thấp để dung môi bay hơi an toàn trước khi tăng nhiệt độ cao:

• Mã 578: Khô tự nhiên 12 – 16 giờ → Sấy 150 ºF (4 giờ) → 180 ºF (2 giờ) → 200 ºF (2 giờ) → 250 ºF (1 giờ) → 350 ºF (1 giờ) → Sấy kết thúc ở 450 – 500 ºF trong 1 giờ.
• Mã 905 & 905-FG: Khô tự nhiên 16 – 24 giờ → Sấy 150 ºF (1 giờ) → 250 ºF (1 giờ) → 350 ºF (1 giờ) → Sấy kết thúc ở 450 ºF trong 1 giờ.

3. Các lưu ý kỹ thuật quan trọng và giải pháp chống nứt vỡ

Trong quá trình thi công thực tế tại nhà xưởng, nếu xuất hiện hiện tượng nứt vỡ trên khối gốm đúc, kỹ sư cần rà soát lại 3 nguyên nhân cốt lõi sau:

• Dùng dư hàm lượng chất lỏng: Tỷ lệ nước hoặc chất liên kết vượt quá mức quy định của hãng sẽ tạo ra lượng chất lỏng tự do lớn, khi bay hơi sẽ để lại ứng suất gây nứt.
• Gia nhiệt sấy quá nhanh: Việc tăng nhiệt độ lò đột ngột khiến hơi nước thoát ra ngoài quá áp, dẫn đến nứt rạn bề mặt hoặc phồng rộp khối đổ.
• Độ dày lớp đúc vượt mức giới hạn: Các cấu trúc có độ dày mặt cắt quá lớn cần được kéo dài thời gian sấy khô tự nhiên để giải phóng ẩm đều từ lõi.

4. Giải pháp đúc khuôn cao su silicone linh hoạt với EZ-Cast 580N

Tài liệu của Aremco khuyến cáo rằng các hợp chất gốm đúc Ceramacast có xu hướng phản ứng hóa học bám dính mạnh và gây ăn mòn đối với các bề mặt khuôn bằng nhôm thông thường.

Để khắc phục triệt để vấn đề này, giải pháp lý tưởng là chế tạo khuôn trung gian linh hoạt bằng hợp chất cao su silicone lỏng EZ-Cast 580N. Khuôn làm bằng EZ-Cast 580N có độ bền xé cao, độ co ngót tuyến tính cực thấp (<0.1%) và khả năng uốn dẻo tuyệt vời, giúp kỹ thuật viên dễ dàng bóc tách (peel out) các chi tiết gốm đúc Ceramacast tinh xảo sau khi đóng rắn mà không làm mẻ cạnh hay biến dạng bề mặt.

Câu hỏi thường gặp

1. Tại sao khối gốm đúc Ceramacast bị nứt vỡ hoặc phồng rộp sau khi sấy?

Hiện tượng nứt vỡ hoặc phồng rộp thường do 3 nguyên nhân kỹ thuật: dùng quá tỷ lệ nước/chất liên kết lỏng khiến lượng chất lỏng tự do dư thừa, sấy nhiệt quá nhanh làm hơi nước thoát ra đột ngột gây áp suất phá hủy bề mặt, hoặc độ dày khối đổ quá lớn chưa được làm khô tự nhiên đủ thời gian.

2. Có thể thay thế nước cất bằng chất liên kết khác để tăng khả năng chống ẩm không?

Có. Đối với các mã sản phẩm Ceramacast pha trộn với nước (như 575-N, 576-N, 586, 646-N...), kỹ sư có thể thay thế hoàn toàn nước trộn thông thường bằng chất liên kết lỏng kịch nước HLB-1 Hydrophobic Liquid Binder của hãng Aremco để nâng cấp khả năng kháng ẩm của thành phẩm lên mức tối đa.

3. Tại sao cần phải sấy nâng cao ở nhiệt độ từ 500°F – 1000°F?

Các dòng vật liệu Ceramacast trộn với nước vẫn sẽ giữ lại một lượng nước liên kết hóa học ẩn sâu bên trong cấu trúc ngay cả khi đã sấy ở mức 250°F – 350°F. Việc bổ sung chu trình sấy nâng cao từ 500°F đến 1000°F giúp loại bỏ triệt để độ ẩm dư thừa này, từ đó giúp khối gốm đúc đạt được đặc tính cách điện (điện trở suất) và độ bền cơ học kịch trần.

4. Ceramacast có thể đổ trực tiếp vào khuôn kim loại như nhôm được không?

Không nên. Các hợp chất Ceramacast có xu hướng phản ứng hóa học gây bám dính mạnh và ăn mòn bề mặt khuôn nhôm. Giải pháp tối ưu là chế tạo khuôn trung gian bằng hợp chất cao su silicone dẻo EZ-Cast 580N để dễ dàng bóc tách chi tiết gốm sau khi đóng rắn mà không làm mẻ cạnh hay hỏng bề mặt

5. Tôi có thể mua vật liệu Aremco Ceramacast chính hãng ở đâu tại Việt Nam?

Công ty TNHH Hicotech Việt Nam là đơn vị chuyên cung cấp các dòng sản phẩm vật liệu đổ khối, đúc Ceramacast  chính hãng của Aremco tại Việt Nam. Hicotech đồng thời cung cấp dịch vụ tư vấn kỹ thuật chuyên sâu, hỗ trợ tính toán tỷ lệ pha trộn và xây dựng chu trình sấy nhiệt phù hợp cho từng ứng dụng đặc thù của doanh nghiệp.

Kết luận

Dòng sản phẩm vật liệu đổ khối và đúc Ceramacast chịu nhiệt cao của Aremco là giải pháp công nghệ vật liệu đóng gói, cách điện và cố định cấu trúc tối ưu cho các thiết bị điện công suất lớn. Nhóm vật liệu này giải quyết triệt để bài toán bảo vệ toàn diện các linh kiện điện tử nhạy cảm, bo mạch cao áp và hệ thống đồ gá nhà xưởng hoạt động trong môi trường nhiệt độ cực hạn.

Công ty TNHH Hicotech Việt Nam chuyên cung cấp các dòng sản phẩm vật liệu đổ khối và đúc Ceramacast chịu nhiệt cao của Aremco cùng dịch vụ tư vấn kỹ thuật. Liên hệ Hicotech để được hỗ trợ lựa chọn sản phẩm phù hợp với các ứng dụng đặc thù. Đầu tư vào giải pháp vật liệu chịu nhiệt chuyên dụng Ceramacast của Aremco là bước đi chiến lược giúp tối ưu hóa hiệu suất hệ thống cao áp, đồ gá lò nung, thiết bị sưởi và kéo dài tuổi thọ các linh kiện điện tử trong ngành công nghiệp siêu hạn

Thông tin liên hệ

Hotline / Zalo: 0945 261 931

WhatsApp: 0945 261 931

Email: sales@hicotech.com.vn
