Keo dạng kem Pyro-Putty chịu nhiệt Aremco- Sửa Lỗi Kim Loại Đến 1260°C

Tìm hiểu Keo dạng kem Pyro-Putty chịu nhiệt cao của Aremco

Keo dạng kem Pyro-Putty chịu nhiệt cao Aremco là hệ vật liệu sửa chữa và bít kín vô cơ hoặc gốc nhựa tiên tiến, được gia cường bằng các sợi gốm chịu nhiệt và hạt độn kim loại mịn. Nhóm sản phẩm cao cấp này của thương hiệu Aremco chuyên dụng để trám trét, điền đầy các khuyết tật bề mặt (như rỗ khí đúc, vết nứt, vết lõm cơ khí) trên nền gang, thép, nhôm đúc, đồng thời hỗ trợ làm kín các khớp nối mặt bích, cổ xả ở dải nhiệt độ vận hành cực hạn lên đến 2300 °F (1260 °C). Lớp kem sệt bám dính mạnh mẽ, giúp phục hồi các thiết bị công nghiệp nặng đắt tiền một cách kinh tế mà không cần áp dụng các biện pháp hàn nhiệt phức tạp.

Để đáp ứng chuẩn xác từng điều kiện biên của dự án, Aremco chia dòng keo dạng kem này thành 2 phân khúc chất nền riêng biệt.

• Hệ keo kem vô cơ gia cường Kim loại - Gốm: Điển hình là các mã Pyro-Putty 653, 1000 và 2400. Nhóm này sử dụng dung môi gốc nước, hạt độn thép không gỉ hoặc nhôm đúc. Keo có độ sệt cao, không bị chảy sệ khi thi công độ dày lớn (lên tới ½ inch) trên bề mặt thẳng đứng, chuyên dùng vá rỗ khí, sửa lỗi đúc và lót bộ trao đổi nhiệt.
• Hệ keo kem gốc nhựa chứa sợi gốm bít kín: Điển hình là các mã Pyro-Putty 950 và 1500. Nhóm này ứng dụng chất nền nhựa polyme chịu nhiệt phối hợp sợi gốm cách nhiệt. Keo có tính dẻo mềm như cao su sau khi lưu hóa sơ bộ, chuyên dùng để thay thế gioăng mặt bích, bít kín cổ xả động cơ tăng áp turbo và cửa nồi hơi công nghiệp.

Các đặc tính nổi bật của Keo dạng kem Pyro-Putty chịu nhiệt cao Aremco

Keo dạng kem Pyro-Putty chịu nhiệt cao Aremco sở hữu các đặc tính cơ-nhiệt bứt phá với khả năng chịu nhiệt độ làm việc liên tục lên đến 2300 °F (1260 °C) và chịu áp lực tối đa 750 psi

1. Khả năng chịu nhiệt độ và áp suất cực hạn

Dải nhiệt độ phục vụ rộng vững chắc: Đạt dải bền nhiệt từ 950 °F đến 2300 °F (510 °C – 1260 °C)

Khả năng chịu áp suất danh định lớn: Đạt lực kháng áp lực lên tới 750 psi (đối với mã 950)

Chống sốc nhiệt và sốc cơ học tốt: Không rạn nứt cấu trúc phân tử khi nhiệt độ thay đổi gắt

2. Độ nhớt dạng kem sệt (Paste) ổn định cao

Không bị chảy sệ màng vật liệu: Bám dính cực tốt trên các bề mặt phôi thẳng đứng

Khả năng trám trét độ dày lớn vượt trội: Cho phép điền đầy các vết nứt sâu đến ½ inch (12.7 mm)

Dễ dàng điền định hình mối nối: Hỗ trợ tạo phom gioăng hoặc bít kín khe hở mịn

3. Khớp co giãn nhiệt và tương thích cơ lý

Tích hợp hệ hạt độn kim loại mịn: Chứa bột mịn nhôm đúc hoặc thép không gỉ đặc chủng

Co giãn đồng tốc với phôi nền: Triệt tiêu hoàn toàn ứng suất nhiệt gây bong tróc mối nối

Độ cứng bề mặt sau đóng rắn lớn: Chịu mài mòn tốt trước luồng khí xả chảy siết áp lực cao

4. Kháng hóa chất và đóng gói linh hoạt

Trơ hoàn toàn trước môi trường độc hại: Kháng axit mạnh, kiềm nóng và độ ẩm xâm nhập

Dạng tuýp bóp tiện lợi (11 oz): Hỗ trợ kỹ thuật viên thi công nhanh tại xưởng

Thùng công nghiệp đa dạng dung tích: Cung cấp phôi khối lượng lớn dạng Pint, Quart, Gallon

Bảng so sánh thông số kỹ thuật các dòng Keo dạng kem Pyro-Putty chịu nhiệt cao Aremco

Loại hệ keo kem	Hệ vô cơ gia cường Kim loại - Gốm			Hệ gốc nhựa chứa sợi gốm bít kín
Mã sản phẩm	653	1000	2400	950	1500
Chất độn	Thép không gỉ	Nhôm	Thép không gỉ	Sợi gốm	Sợi gốm
Màu sắc	Xám kim loại	Xám nhạt	Xám kim loại	Xám bạc	Nâu xám
Giới hạn nhiệt độ, °F (°C)	2000 (1093)	1400 (760)	2000 (1093)	950 (510)	2300 (1260)
Tỷ trọng / Trọng lượng riêng, g/cc	1.90	1.80	1.50	1.09	1.27
Độ nhớt, cP	Dạng kem sệt	Dạng kem sệt	Dạng kem sệt	Dạng kem sệt	Dạng kem sệt
Số thành phần	1	2	1	1	1
Tỷ lệ trộn (Bột : Chất lỏng)	NA	2:1	NA	NA	NA
Khô tự nhiên không khí, giờ	2 – 4	2 – 4	5 – 7	NA	1 – 2
Chu trình nung sấy (°F / giờ)	200 / 3–4	160 / 1–2	200 / 2–4	400 / 1 hoặc 225 / 6	200 / 1
Hạn sử dụng, tháng	6	6	6	6	6
Nhiệt độ bảo quản, °F	40 – 90	40 – 90	40 – 90	40 – 90	40 – 90
Quy cách đóng gói	Thùng Pint, Quart, Gallon, 5-Gallon	Thùng Pint, Quart, Gallon, 5-Gallon	Thùng Pint, Quart, Gallon, 5-Gallon	Tuýp bóp 11 oz.	Tuýp 11 oz., Thùng Pint, Quart, Gallon, 5-Gallon

Quy trình thi công và chu trình nung sấy chuẩn kỹ thuật

Để đảm bảo hiệu suất bám dính và độ bền cơ-nhiệt tối đa cho các mối nối sửa chữa, quy trình chuẩn bị bề mặt, kỹ thuật trộn phối và chu trình nung sấy đối với hệ keo dạng kem Pyro-Putty cần được thực hiện nghiêm ngặt theo các bước kỹ thuật sau:

1. Chuẩn bị bề mặt

Làm sạch tạp chất: Toàn bộ bề mặt phôi kim loại bắt buộc phải được làm sạch hoàn toàn khỏi dầu mỡ, bụi bẩn, các chất ăn mòn, màng oxit hoặc các lớp sơn cũ trước khi bôi keo

Xử lý phôi đúc xốp: Các chi tiết đúc kim loại có độ rỗng xốp cao cần được nung trước ở nhiệt độ cao để đốt cháy hoàn toàn lượng dầu mỡ bám dính sâu bên trong lòng phân tử phôi

Tạo nhám bề mặt: Đối với bề mặt kim loại nhẵn mịn, bắt buộc phải bắn cát kỹ thuật bằng hạt thô để đạt độ nhám tối thiểu theo tiêu chuẩn SP-10 near white blast (biên dạng profile nhám tối thiểu đạt 0.001 inch) nhằm tối ưu hóa lực bám dính cơ học

Nếu không thể bắn cát, có thể sử dụng giải pháp thay thế là dung dịch khắc axit chuyên dụng Corr-Prep CPR2000 của hãng.

2. Kỹ thuật trộn vật liệu

Khuấy đồng nhất: Tất cả các mã sản phẩm phải được khuấy trộn thật đều để đạt độ đồng nhất tuyệt đối trước khi sử dụng. Độ nhớt của kem sệt có thể được giảm nhẹ bằng cách pha loãng với chất pha loãng chuyên dụng (ký hiệu thêm hậu tố "-T" sau mã sản phẩm, ví dụ: 653-T) với tỷ lệ tối đa 5–10% theo trọng lượng

Lưu ý riêng cho mã Pyro-Putty 1000: Đây là hệ hai thành phần, tỷ lệ trộn tiêu chuẩn là 2.0 phần bột : 1.0 đến 1.5 phần chất lỏng theo trọng lượng để tạo ra một khối kem sệt dày. Do hỗn hợp sau khi trộn sẽ có hiện tượng bay hơi khí nhẹ, kỹ thuật viên chỉ nên trộn đúng lượng dung tích cần dùng cho ứng dụng cụ thể.Đổ hỗn hợp đã trộn vào một hộp nhựa có dung tích lớn gấp đôi thể tích keo thực tế, đóng kín nắp và để thoát khí trong 24 giờ ở nhiệt độ phòng, sau đó khuấy lại thật kỹ rồi mới thi công.Hỗn hợp đã trộn sẽ không bị đóng rắn trong hộp kín quá 24 giờ, quy trình đông cứng chỉ kích hoạt khi keo được lấy ra ngoài và tiếp xúc với không khí.

3. Kỹ thuật bôi và trám trét

Keo dạng kem Pyro-Putty có thể được thi công dễ dàng bằng cách sử dụng dao gạt spatula, dao trét ma-tít hoặc súng bơm keo chuyên dụng

Kiểm soát độ dày vết trám: Đối với các vết nứt hoặc lỗ rỗng có chiều sâu lớn hơn ⅛ inch đến ¼ inch, bắt buộc phải thi công thành nhiều lớp mỏng chồng lên nhau, sấy khô sơ bộ giữa các lớp để tránh hiện tượng phồng rộp bề mặt

Giới hạn độ dày tối đa: Tổng độ dày các lớp trám sau cùng không được vượt quá dải ½ inch đến ¾ inch (riêng đối với mã Pyro-Putty 2400, độ dày tối đa nghiêm ngặt là ⅜ inch)

4. Chu trình nung sấy đóng rắn phân cấp

Tùy thuộc vào bản chất cấu trúc hóa học của từng mã sản phẩm, chu trình nhiệt đóng rắn được thiết lập riêng biệt (thời gian thực tế có thể thay đổi linh hoạt theo kích thước vết trám)

• Mã Pyro-Putty 653: Để khô tự nhiên ngoài không khí trong 2 giờ ở nhiệt độ phòng (kéo dài đến 4 giờ nếu vết trám dày). Sau đó tiến hành nung sấy nhiệt ở 200 °F (93 °C) trong 3 giờ. Nếu thi công nhiều lớp, để khô tự nhiên 1–2 giờ giữa các lớp, lớp cuối cùng hoàn thiện mới tiến hành nung sấy nhiệt ở 200 °F từ 3–4 giờ
• Mã Pyro-Putty 950: Dòng gioăng nhựa sợi gốm này có thể được đóng rắn trực tiếp bằng nhiệt độ vận hành thực tế của chính thiết bị. Nếu muốn đóng rắn trước khi đưa vào vận hành, hãy gia nhiệt mối nối (không áp lực kẹp) ở 400 °F trong 30–60 phút hoặc sấy chậm ở 225 °F từ 4–6 giờ
• Mã Pyro-Putty 1000: Nếu vết trám mỏng dưới ⅛ inch, không cần nung sấy nhiệt, chỉ cần để khô tự nhiên ngoài không khí tối thiểu 2–4 giờ trước khi dùng.Nếu vết trám dày hơn ⅛ inch, để khô tự nhiên ít nhất 2–4 giờ, sau đó nung sấy nhiệt ở 160 °F trong 1–2 giờ. Sau khi đóng rắn, bề mặt keo có thể được mài nhám để đạt độ bóng bề mặt xám nhôm phẳng mịn.
• Mã Pyro-Putty 1500: Sản phẩm sẽ tự đóng rắn tại chỗ bằng chính nhiệt độ làm việc của thiết bị được bít kín. Keo có thể được đóng rắn một phần thành trạng thái dẻo như da bằng cách gia nhiệt nhẹ ở 200 °F, và sẽ hóa cứng hoàn toàn thành cấu trúc mạng lưới bọt xốp khép kín ở nhiệt độ vận hành cao hơn.
• Mã Pyro-Putty 2400: Để khô tự nhiên ngoài không khí tối thiểu từ 5–7 giờ (lâu hơn đối với vết trám dày). Không cần nung sấy nhiệt nếu nhiệt độ vận hành thực tế của thiết bị vượt quá 400 °F.Ngược lại, bắt buộc phải nung sấy nhiệt ở 200 °F trong thời gian từ 2–4 giờ

5. Hướng dẫn lưu trữ và an toàn bảo quản

• Lưu trữ phôi keo: Hộp keo chưa mở có hạn sử dụng 6 tháng khi bảo quản ở nhiệt độ phòng dải 40 °F đến 90 °F. Đối với các hộp đã mở, bắt buộc phải đậy chặt nắp, chèn một lớp màng nhựa nylon giữa nắp và miệng hộp để ngăn chặn hiện tượng rò rỉ không khí gây bay hơi dung môi gốc nước. Hộp keo có thể được lật đảo ngược định kỳ để giảm thiểu hiện tượng lắng đọng hạt độn kim loại xuống đáy
• An toàn lao động: Đọc kỹ tài liệu an toàn hóa chất (SDS) trước dùng. Tránh tiếp xúc trực tiếp lâu ngày với da để ngăn ngừa nguy cơ kích ứng. Ở trạng thái keo sống chưa đông, có thể rửa sạch keo bám trên da bằng nước ấm và xà phòng nhẹ. Nếu keo vô tình bắn vào mắt, lập tức rửa liên tục bằng nước sạch hoặc dung dịch trung hòa, sau đó đến ngay cơ sở y tế gần nhất để kiểm tra.

Ứng dụng thực tế của keo dạng kem Pyro-Putty trong công nghiệp nặng

Nhờ cấu trúc hạt lai hóa cơ-nhiệt bền vững và khả năng thi công độ dày lớn không chảy sệ, dòng keo dạng kem Pyro-Putty của Aremco là giải pháp phục hồi thiết bị đắt tiền cực kỳ kinh tế. Ứng dụng thực tế được phân tách rõ rệt theo hai nền tảng công nghệ của hãng.

1. Ứng dụng nhóm vô cơ gia cường Kim loại - Gốm (Mã 653, 1000, 2400)

Nhóm này đóng vai trò như một loại "thép/nhôm hóa lỏng" chịu nhiệt, chuyên sửa chữa khuyết tật bề mặt cứng:

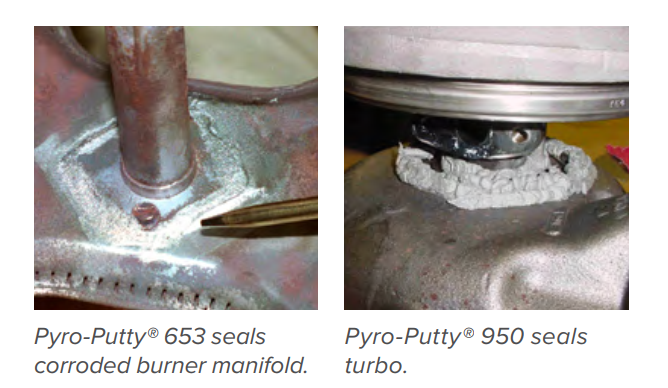

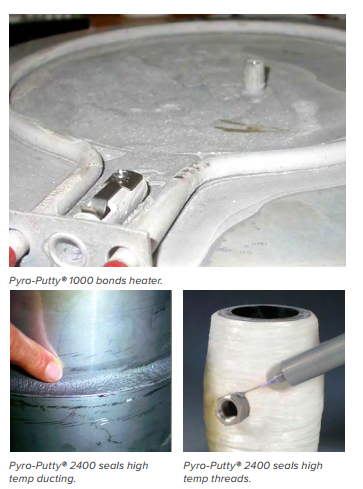

• Phục hồi phôi đúc khuyết tật: Trám vá các lỗ rỗ khí đúc, vết nứt, vết lõm trên bề mặt block máy bằng gang, bệ đúc nhôm, cấu trúc khuôn đúc nhiệt độ cao bằng mã Pyro-Putty 1000 (cho nhôm) hoặc 653 (cho gang, thép)
• Hệ thống xả và khí thải công nghiệp: Trám kín hoàn toàn các vết thủng do ăn mòn trên cổ góp khí xả, bộ hóa hơi, hộp giảm thanh, ống khói lò luyện và các bộ sấy sau bộ tăng lực.
• Thiết bị trao đổi nhiệt: Trám vá vách ngăn, vách ống bị rỗ, nứt trong bộ trao đổi nhiệt và hệ thống đường ống nồi hơi công nghiệp

2. Ứng dụng nhóm gốc nhựa chứa sợi gốm bít kín (Mã 950, 1500)

Nhóm này tạo ra lớp đệm kín có phom dẻo dai như da, chuyên dùng thay thế gioăng chịu áp

• Hệ thống tăng áp & Tua-bin: Sử dụng mã Pyro-Putty 950 bơm điền đầy làm kín các mặt bích của tuabin, máy nén khí, bơm công nghiệp và bộ tăng áp turbo chịu áp suất 750 psi
• Hệ thống dẫn hơi & Cửa lò công nghiệp: Làm gioăng bít kín tại chỗ cho van hơi nước áp lực cao, hệ thống ống dẫn khí và đặc biệt là bít kín các hệ thống cửa lò hơi bằng mã Pyro-Putty 1500 chịu nhiệt đỉnh cao 2300 °F (1260 °C). Lớp keo ngăn chặn hoàn toàn hiện tượng thất thoát nhiệt và rò rỉ kim loại lỏng.

Câu hỏi thường gặp

1.Tại sao mã Pyro-Putty 1000 sau khi trộn lại phải chờ 24 giờ mới được thi công?

Mã Pyro-Putty1000 là hệ hai thành phần sử dụng bột mịn nhôm đúc kết hợp với chất lỏng vô cơ. Sau khi trộn phối, các thành phần hóa học sẽ sinh ra phản ứng và có hiện tượng bay hơi khí nhẹ (outgassing). Việc đậy kín nắp và để thoát khí trong 24 giờ ở nhiệt độ phòng giúp triệt tiêu hoàn toàn các bọt khí bẫy này. Nếu thi công ngay, các bong bóng khí này sẽ nở ra khi gặp nhiệt độ cao, gây sủi bọt, rỗng ruột và làm nứt vỡ lớp kem sửa chữa

2. Sự khác biệt lớn nhất giữa mã Pyro-Putty 950 và Pyro-Putty 1500 là gì?

Điểm khác biệt cốt lõi nằm ở giới hạn chịu nhiệt và áp suất vận hành:

• Mã 950 chịu nhiệt tối đa 950 °F (510 °C) nhưng chịu được áp suất rất lớn lên đến 750 psi, chuyên dùng làm gioăng bít kín cho tua-bin, máy nén và bộ tăng áp turbo.
• Mã 1500 chịu nhiệt đỉnh cao hơn, lên tới 2300 °F (1260 °C) nhưng chịu áp suất thấp hơn, chuyên dùng bít kín cửa lò hơi và khu vực tiếp xúc trực tiếp với kim loại lỏng rực lửa.

3. Làm thế nào để điều chỉnh độ nhớt (độ đậm đặc) của lớp kem khi thi công?

Kỹ thuật viên có thể giảm độ đậm đặc (độ nhớt) của kem sệt bằng cách pha loãng thêm các dung dịch pha loãng (thinner) chuyên dụng của hãng (như 653-T). Tuy nhiên, để bảo đảm cấu trúc cơ lý sau khi đóng rắn, tỷ lệ dung dịch pha loãng bổ sung không được vượt quá 5 – 10% theo trọng lượng tổng thể của keo.

4. Keo dạng kem sau khi mở nắp có thời hạn sử dụng bao lâu và bảo quản thế nào?

Thời hạn sử dụng của sản phẩm là 6 tháng kể từ ngày sản xuất khi lưu trữ ở dải nhiệt độ phòng từ 40 °F đến 90 °F. Đối với các hộp đã mở nắp, cần chèn một lớp màng nhựa nylon giữa nắp và miệng hộp để khóa kín không khí, ngăn chặn hiện tượng dung môi gốc nước bị bay hơi làm khô cứng keo sống. Kỹ thuật viên có thể lật đảo ngược định kỳ hộp keo để giảm thiểu hiện tượng lắng đọng hạt độn kim loại nặng xuống đáy.

Kết luận

Dòng sản phẩm keo dạng kem Pyro-Putty chịu nhiệt cao của Aremco là giải pháp công nghệ vật liệu phục hồi và bít kín tối ưu cho các thiết bị công nghiệp nặng. Nhóm vật liệu này giải quyết triệt để bài toán trám vá các khuyết tật bề mặt rỗ khí, nứt vỡ cơ học trên nền phôi gang, thép, nhôm đúc đắt tiền mà không cần đến quy trình hàn nhiệt phức tạp. Việc sở hữu cấu trúc hạt lai hóa cơ-nhiệt chặt chẽ phối hợp dải phom dẻo mềm chịu áp suất lên tới 750 psi chính là chìa khóa giúp duy trì sự bền vững của các hệ thống mặt bích, cổ xả turbo hay cửa lò hơi công nghiệp.

Công ty TNHH Hicotech Việt Nam chuyên cung cấp các dòng sản phẩm keo dạng kem Pyro-Putty chịu nhiệt cao của Aremco cùng dịch vụ tư vấn kỹ thuật. Liên hệ Hicotech để được hỗ trợ lựa chọn sản phẩm phù hợp với các ứng dụng đặc thù. Đầu tư vào giải pháp keo dạng kem chuyên dụng Pyro-Putty của Aremco là bước đi chiến lược giúp tối ưu hóa hiệu suất hệ thống tuabin, cổ xả tăng áp turbo, thiết bị trao đổi nhiệt và kéo dài tuổi thọ các linh kiện đúc gang, thép, nhôm trong ngành công nghiệp siêu hạn.

Thông tin liên hệ

Hotline / Zalo: 0945 261 931

WhatsApp: 0945 261 931

Email: sales@hicotech.com.vn
