Lớp phủ chịu nhiệt Aremco cho Gốm, Thủy tinh, Thạch anh (550°C-1093°C)

Tìm hiểu hệ thống giải pháp lớp phủ chịu nhiệt độ cao Aremco cho Gốm, Thủy tinh và Thạch anh

Gốm sứ kỹ thuật, thủy tinh chịu nhiệt và thạch anh là nhóm vật liệu nền tảng trong các ngành công nghiệp công nghệ cao. Chúng ta dễ dàng tìm thấy chúng ở cấu tạo của các bóng đèn pha hiệu năng cao, ống gia nhiệt hồng ngoại, hay các bình thạch anh buồng xử lý nhiệt trong ngành sản xuất bán dẫn.

Dù sở hữu khả năng cách điện xuất sắc, độ trơ hóa học và điểm nóng chảy cao, nhóm vật liệu này lại có một "tử huyệt" lớn: Độ nhám bề mặt gần như bằng không. Do bề mặt trơn trượt và cực kỳ trơ về mặt hóa học, các loại sơn chịu nhiệt thông thường hoàn toàn không thể bám dính. Khi thiết bị vận hành và nhiệt độ tăng cao vượt mức 500°C, màng sơn thông thường sẽ lập tức bị bong tróc, nứt toác hoặc cháy rụi do hiện tượng co ngót và sốc nhiệt.

Để giải quyết triệt để bài toán này, hãng Aremco Products, Inc. (Hoa Kỳ) đã nghiên cứu thành công phân hệ sản phẩm chuyên dụng là lớp phủ chịu nhiệt Aremco cho gốm, thủy tinh, thạch anh. Đây là dòng vật liệu phủ kỹ thuật chuyên dụng được thiết kế để bảo vệ, tạo màng phản xạ nhiệt hoặc đánh dấu ký hiệu kỹ thuật trên các bề mặt đặc biệt nhẵn và trơ hóa học. Dòng sản phẩm này thuộc hãng Aremco Products, Inc. (Hoa Kỳ), sở hữu dải chịu nhiệt ổn định vượt trội từ 550°C đến 1093°C (1020°F – 2000°F).

Do thủy tinh, thạch anh và gốm sứ có độ nhám bề mặt gần như bằng không, các loại sơn thông thường sẽ lập tức bị bong tróc, nứt toác khi gặp nhiệt độ cao. Lớp phủ của Aremco giải quyết triệt để vấn đề này nhờ cơ chế liên kết hóa học và kết khối nhiệt (thermal sintering), giúp màng phủ "hòa quyện" vào phân tử nền silicat của thạch anh hay gốm, tạo ra một lớp màng trơ, chịu sốc nhiệt và kháng xước tuyệt đối.

Vai trò cốt lõi của lớp phủ chịu nhiệt Aremco trong công nghiệp

Không chỉ đóng vai trò là một lớp màng bảo vệ đơn thuần, hệ thống giải pháp lớp phủ chịu nhiệt độ cao Aremco cho Gốm, Thủy tinh và Thạch anh mang lại 3 giá trị kỹ thuật cốt lõi giúp tối ưu hóa hiệu suất vận hành của thiết bị:

1. Khả năng bám dính cực hạn nhờ cơ chế kết khối nhiệt

Thay vì chỉ bám dính vật lý bề mặt, các hạt thủy tinh và gốm kích cỡ vi mô trong lớp phủ Aremco khi trải qua chu trình sấy đóng rắn nhiệt sẽ tự động nóng chảy nhẹ ở ranh giới tiếp xúc. Chúng tạo ra các liên kết hóa học phân tử trực tiếp với cấu trúc silicat của nền thạch anh hoặc thủy tinh. Mạng lưới liên kết trơ này giúp màng phủ không bị phồng rộp, chống trầy xước và chịu được sốc nhiệt đột ngột khi thiết bị liên tục bật/tắt.

2. Định hướng và Tối ưu hóa hiệu suất bức xạ hồng ngoại

Trong các bộ gia nhiệt hồng ngoại công nghiệp, năng lượng nhiệt thường bị bức xạ tự do ra mọi hướng, gây thất thoát từ 5% đến 20% điện năng của nhà máy.

• Mã đặc biệt Aremco 850 (Quartz-Coat): Khi được sơn phủ lên mặt sau của các ống thạch anh, lớp màng trắng này hoạt động như một tấm gương phản xạ nhiệt thông minh.
• Lớp phủ ngăn không cho tia nhiệt phát tán lãng phí, định hướng và tập trung 100% năng lượng hồng ngoại quay trở lại phía phôi cần nung, giúp các nhà máy tiết kiệm điện năng sấy vượt trội.

3. Giải pháp "Mực gốm" đánh dấu kỹ thuật siêu chịu nhiệt

Ở môi trường lò nung nhiệt độ cao, mọi nhãn dán hay mực in hữu cơ đều bị tiêu hủy. Dòng sản phẩm Aremco 845 / 845-HV đóng vai trò như một loại mực gốm vô cơ siêu bền nhiệt. Với bảng màu mở rộng đa dạng (Đen, Xanh dương, Xám, Xanh lá, Bạc, Trắng), lớp phủ này cho phép các kỹ sư in mã vạch, số lô hoặc ký hiệu định vị lên chi tiết gốm, thạch anh trước khi đưa vào lò nung mà không sợ bị phai màu hay bong tróc.

Phân loại 3 nhóm giải pháp cốt lõi của Aremco

Hệ thống lớp phủ chịu nhiệt Aremco cho gốm, thủy tinh, thạch anh được chia thành các gốc vật liệu chuyên biệt phù hợp cho từng bài toán công nghiệp:

1. Nhóm Gốm - Vô cơ: Chuyên dụng đánh dấu và Bảo vệ cực nhiệt (Đến 1093°C)

• Mã tiêu chuẩn 845 (Quartz-Coat): Sử dụng chất kết dính phosphat vô cơ gốc nước kết hợp với hạt độn silicon siêu mịn. Sau khi đóng rắn nhiệt, màng phủ có màu nâu đen

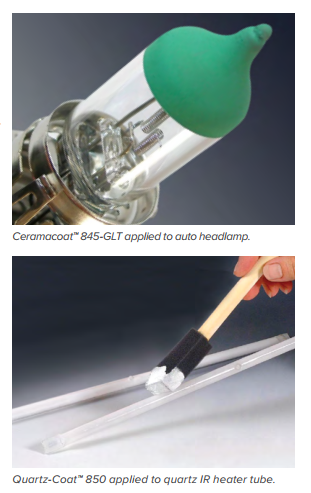

• Hệ thống bảng màu (Ceramacoat): Để phục vụ mục đích phân loại hoặc ghi nhãn thiết bị, Aremco cung cấp các mã màu mở rộng gồm: Đen tuyền (845-BLK), Xanh cô-ban (845-BLU), Xám nhạt (845-GRY), Xanh lá nhạt (845-GLT), Xanh lá đậm (845-GDK), Bạc (845-SIL) và Trắng (845-WHT).
• Ứng dụng thực tế: Làm "mực gốm" chịu nhiệt để in mã vạch, số lô lên linh kiện gốm sứ trước khi nung; phủ bảo vệ các buồng/bình thạch anh xử lý nhiệt trong ngành chế tạo bán dẫn hoặc hệ thống chiếu sáng công suất lớn.

2. Nhóm Thủy tinh & Thủy tinh - Gốm: Tối ưu phản xạ nhiệt hồng ngoại (Đến 871°C)

• Mã 613 & 617 (Aremco-Seal): Chất liên kết/bịt kín chứa hạt độn thủy tinh vi mô, chuyên xử lý bề mặt các dòng gốm xốp và vật liệu chịu lửa. Mã 613 chịu nhiệt đến 620°C, mã 617 chịu nhiệt đến 816°C.
• Mã đặc biệt 850 (Quartz-Coat): Lớp phủ phản xạ màu trắng (White Reflective Coating) chịu nhiệt đến 1600°F (871°C).
• Ứng dụng thực tế: Chuyên dùng để sơn phủ lên mặt sau của các ống thạch anh trong bộ gia nhiệt hồng ngoại. Lớp phủ này hoạt động như một tấm gương thông minh, ngăn chặn sự bức xạ nhiệt phân tán tự do, định hướng và tập trung 100% năng lượng hồng ngoại quay trở lại phía phôi cần nung, giúp các nhà máy tiết kiệm điện năng sấy từ 5% – 10%.

3. Nhóm Gốc Silicone (Lamp-Coat): Chuyên dụng cho ngành chiếu sáng công nghiệp (Đến 649°C)

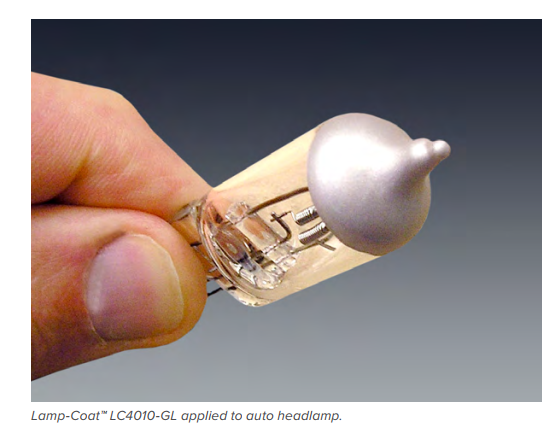

• Mã LC4010-BT & LC4010-GL: Lớp phủ chứa hạt độn nhôm (Màu bạc), chịu nhiệt 550°C. Mã LC4010-BT dùng phủ lên lớp sơn đỉnh đen bảo vệ của bóng đèn pha, trong khi mã LC4010-GL phun trực tiếp lên các thân bóng đèn chưa qua xử lý để chống ôxy hóa.
• Mã LC4040-SG: Lớp phủ phản xạ màu trắng chịu nhiệt đến 649°C, chuyên trị bảo vệ cho bề mặt các dòng đèn hơi thủy ngân (mercury vapor lamps) và các cấu trúc thạch anh chịu áp suất nhiệt lớn.

Bảng so sánh thông số kỹ thuật các dòng lớp phủ chịu nhiệt độ cao Aremco cho Gốm, Thủy tinh và Thạch anh

Loại gốc vật liệu	Gốm vô cơ	Gốm vô cơ	Gốm vô cơ	Thủy tinh	Thủy tinh	Thủy tinh	Silicon	Silicon	Silicon
Mã sản phẩm	845	845-HV	845-BLK đến 845-WHT	613	617	850	LC4010-BT	LC4010-GL	LC4040-SG
Tên thương mại	Quartz-Coat	Quartz-Coat	Ceramacoat	Aremco-Seal	Aremco-Seal	Quartz-Coat	Lamp-Coat	Lamp-Coat	Lamp-Coat
Màu sắc sau khi đóng rắn	Nâu đen	Nâu đen	Đen tuyền / Xanh dương / Xám / Xanh lá nhạt / Xanh lá đậm / Bạc / Trắng	Xám nhạt	Trong suốt	Trắng	Bạc	Bạc	Trắng
Nhiệt độ tối đa, ºF (ºC)	2000 (1093)	2000 (1093)	1500 (816)	1150 (620)	1500 (816)	1600 (871)	1020 (550)	1020 (550)	1200 (649)
Số thành phần	1	1	1	1	1	1	1	1	1
Độ nhớt, cP¹	200–400	500–800	400–1,500	1,000–2,000	1,100–1,500	500–1,000	40–50	300–400	250–500
Trọng lượng riêng, g/cc	1.44	1.51	1.46–1.83	1.39	1.45	1.84	1.07	1.05	1.70
Chất rắn theo Trọng lượng, %	50.1	52.8	41.3–52.9	54.0	51.3	61.3	57.0	35.8	70.9
Chất rắn theo Thể tích, %	22.9	31.9	22.9–32.0	41.6	40.5	31.4	49.5	31.9	52.7
Độ dày màng ướt ước tính, mils (microns)²	3.24 (82.3)	3.13 (79.6)	2.90–4.34	2.40 (61.0)	2.47 (62.7)	3.18 (80.8)	2.02 (51.3)	3.13 (79.6)	1.90 (48.2)
Độ dày màng khô khuyến nghị, mils (microns)³	1.00 (25.4)	1.00 (25.4)	1.00 (25.4)	1.00 (25.4)	1.00 (25.4)	1.00 (25.4)	1.00 (25.4)	1.00 (25.4)	1.00 (25.4)
Định mức che phủ khô lý thuyết⁴ @ 1 mil, ft²/gal (m²/liter)	495 (12.2)	512 (12.6)	370–552	668 (16.4)	650 (15.9)	504 (12.4)	794 (19.5)	512 (12.6)	845 (20.8)
Khô tự nhiên tối thiểu, phút⁵	10	10	10	30–60	30	30	10	5	60
Quy trình sấy đóng rắn nhiệt, ºF, phút⁶	200°F trong 10 phút + 900°F trong 5 phút	200°F trong 10 phút + 900°F trong 5 phút	200°F trong 10 phút + 900°F trong 5 phút	1150°F – 1250°F trong 30 phút	200°F trong 30 phút + 350°F trong 60 phút + 1830°F trong 1 giờ	1650°F trong 15 phút	200°F trong 15 phút + 900°F trong 10 phút	200°F trong 30 phút + 900°F trong 10 phút	200°F trong 60 phút + 450°F trong 60 phút + 1300°F trong 15 phút
Nhiệt độ thi công, ºF	50–90	50–90	50–90	50–90	50–90	50–90	50–120	50–120	50–120
Chất làm mỏng	Dung môi 845-T	Dung môi 845-T	Dung môi 845-T	Nước	Nước	Nước	PM Acetate	Ethanol	PM Acetate
Điểm chớp cháy, ºF (ºC)	Không có (NA)	Không có (NA)	Không có (NA)	Không có (NA)	Không có (NA)	Không có (NA)	~ 118 (48)	~ 118 (48)	~115 (46)
Hàm lượng chất hữu cơ dễ bay hơi, lbs/gal	0.0	0.0	0.0	0.0	0.0	0.0	4.7	6.1	3.8
Hạn sử dụng, tháng	6	6	6	6	6	6	6	6	6
Nhiệt độ bảo quản, ºF	55–85	55–85	55–85	40–90	40–90	40–90	40–90	40–90	40–90

Ứng dụng thực tế trong công nghiệp của Lớp phủ chịu nhiệt độ cao Aremco cho Gốm, Thủy tinh và Thạch anh

1. Ngành công nghiệp sản xuất Bán dẫn

Trong các buồng xử lý nhiệt độ cao và buồng xử lý hóa chất của dây chuyền chế tạo vi mạch, tấm bán dẫn, hệ thống ống và bình thạch anh đóng vai trò cốt lõi. Chúng phải làm việc liên tục trong môi trường nhiệt độ trên 1000°C và tiếp xúc với các khí ăn mòn.

Giải pháp: Các kỹ sư sử dụng mã gốm vô cơ Aremco 845 hoặc 845-HV có độ nhớt cao hơn để phun phủ lên mặt ngoài của các bồn, ống thạch anh.

Hiệu quả: Màng phủ tạo ra một lớp hàng rào bảo vệ trơ, ngăn chặn sự nhiễm bẩn khuếch tán chéo của các tạp chất vào buồng bán dẫn, đồng thời gia cố độ bền nhiệt, hạn chế hiện tượng devitrification (mất kính hóa) của thạch anh khi chạy tải nhiệt cao liên tục ở 2000°F (1093°C).

2. Hệ thống Gia nhiệt Hồng ngoại Công nghiệp

Các lò sấy hồng ngoại dùng để sấy sơn ô tô, sấy màng nhựa, hoặc gia nhiệt thực phẩm thường sử dụng các ống thạch anh ngậm dây điện trở xuyên tâm. Nếu không có màng định hướng, 50% năng lượng nhiệt hồng ngoại sẽ bức xạ ngược về phía vách lò, gây lãng phí điện năng nghiêm trọng.

Giải pháp: Lớp phủ thủy tinh - gốm màu trắng Aremco 850 (Quartz-Coat) được sơn phủ chính xác lên chính xác 180 độ hoặc mặt sau của ống thạch anh.

Hiệu quả: Lớp phủ màu trắng này hoạt động như một "tấm gương phản xạ nhiệt" chịu nhiệt tới 1600°F (871°C). Thay vì để nhiệt phát tán tự do, nó phản xạ ngược toàn bộ tia bức xạ hồng ngoại tập trung thẳng vào vật thể cần nung phía trước. Ứng dụng này giúp các nhà máy tiết kiệm từ 5% đến 10% điện năng tiêu thụ và đẩy nhanh tốc độ sấy của dây chuyền.

3. Ngành sản xuất Ô tô và chiếu sáng công suất lớn

Bóng đèn pha ô tô hiệu năng cao, hệ thống đèn chiếu sáng sân vận động hoặc đèn mercury hơi thủy ngân công nghiệp sinh ra áp suất nhiệt nội tại và lượng nhiệt lượng cực lớn tập trung tại đỉnh bóng đèn.

Giải pháp: Phân hệ sản phẩm Lamp-Coat gồm các mã LC4010-BT, LC4010-GL và LC4040-SG được thiết kế riêng cho ứng dụng này.

Hiệu quả: Mã LC4010-BT chứa hạt độn nhôm màu bạc được phủ trực tiếp lên đỉnh bóng đèn pha để tản nhiệt, chống sốc nhiệt gây nổ vỡ bóng thủy tinh. Mã phản xạ trắng LC4040-SG được dùng trên các dòng đèn hơi thủy ngân công nghiệp để định hướng luồng sáng và chịu nhiệt liên tục đến 1200°F (649°C) mà không bị biến màu hay bong tróc.

4. Đánh dấu ký hiệu và Quản lý chất lượng linh kiện Gốm sứ

Trong các nhà máy sản xuất gốm sứ kỹ thuật, bugi đánh lửa, hoặc vật liệu chịu lửa, các chi tiết cần được in mã vạch, số lô hoặc ký hiệu định vị để quản lý chất lượng trước khi đưa vào lò nung luyện kim. Mọi loại mực in thông thường đều sẽ biến mất khi nhiệt độ vượt quá 300°C.

Giải pháp: Sử dụng hệ thống màu mở rộng của Aremco 845 (Ceramacoat) như Jet Black (Đen), Cobalt Blue (Xanh dương), Matte Silver (Bạc)... làm mực in kỹ thuật.

Hiệu quả: Các kỹ sư có thể dùng chổi quét hoặc công nghệ in lụa để đánh dấu mã lên phôi gốm thô. Khi đi qua lò nung nhiệt độ cao, màng mực vô cơ này kết khối nhiệt bền vững cùng cấu trúc gốm, duy trì màu sắc rõ nét, không phai mờ, giúp quy trình kiểm soát chất lượng sản phẩm diễn ra hoàn hảo.

Câu hỏi thường gặp

1. Tại sao thạch anh bắt buộc phải thổi cát hoặc ăn mòn hóa học trước khi sơn phủ?

Thạch anh và thủy tinh có độ nhám bề mặt bằng không và rất trơ về mặt hóa học, khiến các phân tử màng phủ không thể bám dính cơ học thông thường. Việc thổi cát hoặc ăn mòn hóa học giúp tạo ra các chân bám vi mô. Khi kết hợp với cơ chế kết khối nhiệt của Aremco, lớp phủ mới có thể liên kết phân tử bền vững và không bị bong tróc.

2. Sự khác biệt cốt lõi giữa mã Aremco 845 và Aremco 850 là gì?

Hai mã này có bản chất hóa học và mục đích ứng dụng hoàn toàn đối lập nhau:

• Mã 845 (Quartz-Coat): Là lớp phủ gốm vô cơ gốc nước màu nâu đen (Brown-Black), chịu nhiệt tối đa 2000°F (1093°C), chuyên dùng để hấp thụ/tản nhiệt bảo vệ hoặc làm mực gốm để ghi nhãn, đánh dấu mã vạch trên chi tiết gốm.
• Mã 850 (Quartz-Coat): Là lớp phủ thủy tinh-gốm màu trắng (White), chịu nhiệt tối đa 1600°F (871°C), đóng vai trò như một màng phản xạ gương hướng nhiệt hồng ngoại quay lại phôi, chuyên dùng tiết kiệm năng lượng cho ống thạch anh của bộ gia nhiệt IR.

3. Tốc độ gia nhiệt khi sấy các dòng Lớp phủ chịu nhiệt độ cao Aremco cho Gốm, Thủy tinh và Thạch anh được khuyến nghị là bao nhiêu để tránh nứt màng?

Theo tài liệu kỹ thuật của Aremco, tốc độ gia nhiệt khuyến nghị bắt buộc trong suốt chu trình sấy nhiệt đóng rắn là 10°F mỗi phút. Việc tăng nhiệt quá nhanh sẽ gây ra hiện tượng sốc nhiệt, làm dung môi gốc nước bay hơi cưỡng bức dẫn đến phồng rộp, nứt toác màng hoặc suy giảm độ bám dính.

Kết luận

Hệ thống giải pháp lớp phủ chịu nhiệt độ cao Aremco là một giải pháp công nghệ vật liệu toàn diện, giải quyết triệt để những hạn chế về độ nhám và khả năng sốc nhiệt của các chất nền trơn nhẵn như gốm sứ kỹ thuật, thủy tinh và thạch anh. Dù là bài toán đánh dấu phân loại bằng mực gốm chịu nhiệt 1093°C, định hướng bức xạ hồng ngoại tiết kiệm điện năng cho lò sấy bằng màng phản xạ màu trắng, hay tản nhiệt bảo vệ bóng đèn hiệu năng cao, Aremco Products, Inc. đều cung cấp các mã sản phẩm polyme vô cơ và silicone tối ưu tối đa về mặt kỹ thuật.

Công ty TNHH Hicotech Việt Nam chuyên cung cấp các dòng sản phẩm lớp phủ chịu nhiệt độ cao Aremco cho Gốm, Thủy tinh và Thạch anh cùng dịch vụ tư vấn kỹ thuật chuyên sâu tại thị trường Việt Nam. Hãy liên hệ ngay với chúng tôi để được cung cấp tài liệu kỹ thuật chuyên sâu, bảng chỉ dẫn an toàn hóa chất (SDS) và tư vấn giải pháp trực tiếp!

Thông tin liên hệ

Hotline / Zalo: 0945 261 931

WhatsApp: 0945 261 931

Email: sales@hicotech.com.vn
