Lớp phủ phát xạ cao HiE-Coat 840- Tiết kiệm 10% năng lượng lò

Lợi ích

Tìm hiểu lớp phủ phát xạ cao chịu nhiệt độ cao HiE-Coat của Aremco

Trong các ngành công nghiệp nặng, việc tối ưu hóa hiệu suất nhiệt và kéo dài tuổi thọ cho hệ thống lò nung luôn là bài toán sống còn của doanh nghiệp. Để giải quyết thách thức này, lớp phủ phát xạ cao chịu nhiệt độ cao đã ra đời như một giải pháp công nghệ đột phá.

Nổi bật nhất trên thị trường hiện nay là dòng sản phẩm HiE-Coat 840-Series được phát triển bởi Aremco Products, Inc. — thương hiệu tiên phong từ năm 1965 trong lĩnh vực vật liệu kỹ thuật chịu nhiệt. Dòng lớp phủ gốm vật đen (black-body formulations) này được thiết kế đặc biệt để phủ lên các bề mặt sợi gốm, gạch chịu lửa và ống kim loại trong môi trường nhiệt độ cực cao.

Nhờ khả năng hấp thụ và tái bức xạ nhiệt vượt trội, HiE-Coat 840 giúp các hệ thống lò gia nhiệt nhanh hơn, phân phối nhiệt độ đồng đều và giảm thiểu từ 5% đến 10% lượng nhiên liệu tiêu thụ (như gas tự nhiên hoặc dầu). Đây là chìa khóa công nghệ giúp các nhà máy luyện kim, lọc dầu và sản xuất hóa chất cắt giảm chi phí vận hành tối đa.

Đối với các hệ thống nhiệt công nghiệp, dòng sản phẩm này đóng vai trò vô cùng cốt lõi:

Tăng cường truyền nhiệt: Trở thành tác nhân trung gian hấp thụ tối đa nhiệt lượng và tái bức xạ mạnh mẽ vào vật lót hoặc sản phẩm cần nung.
Lớp chắn bảo vệ kết cấu: Ngăn chặn quá trình oxy hóa, hạn chế hiện tượng bám xỉ (build-up) và giảm thiểu tình trạng mài mòn bề mặt.
Cân bằng và ổn định nhiệt: Giảm đáng kể lượng nhiệt bị tích tụ và giữ lại trong thành lò, từ đó bảo vệ lớp gạch chịu lửa khỏi các ứng suất nhiệt nguy hiểm gây nứt vỡ.

Nhờ những vai trò chiến lược đó, HiE-Coat 840 giúp các hệ thống lò gia nhiệt nhanh hơn, phân phối nhiệt độ đồng đều và giảm thiểu từ 5% đến 10% lượng nhiên liệu tiêu thụ (như gas tự nhiên hoặc dầu). Đây chính là chìa khóa công nghệ giúp các nhà máy luyện kim, lọc dầu và sản xuất hóa chất cắt giảm chi phí vận hành, đồng thời hạ thấp lượng khí thải carbon ra môi trường.

Các đặc tính nổi bật của lớp phủ phát xạ cao HiE-Coat Aremco

Dòng sản phẩm Aremco HiE-Coat 840-Series sở hữu những đặc tính kỹ thuật vượt trội, giúp giải quyết triệt để bài toán hiệu suất nhiệt trong môi trường công nghiệp khắc nghiệt:

1. Tối ưu hóa bức xạ vật đen

Bản chất là các công thức vật đen (black-body formulations) có hệ số phát xạ cực cao. Đặc tính này giúp bề mặt hấp thụ tối đa năng lượng incident và tái bức xạ lại toàn bộ phổ bước sóng vào lòng lò.

2. Tái phân phối phổ nhiệt (Spectral Redistribution)

Thay đổi bước sóng của năng lượng bức xạ phản hồi. Nhiệt lượng dễ dàng xuyên qua các lớp khí thải flue gas để truyền trực tiếp đến sản phẩm cần nung thay vì bị khí gas hấp thụ ngược lại.

3. Chịu nhiệt độ cực hạn lên tới 2400 °F

Khả năng chịu nhiệt bền bỉ dao động từ 1100 °F (593 °C) cho đến 2400 °F (1316 °C) tùy thuộc vào từng dòng sản phẩm chuyên biệt.

4. Khả năng dính bám đa vật liệu

Cơ chế liên kết gốm vô cơ hoặc silicone-gốm ưu việt. Cho phép lớp phủ bám dính chắc chắn trên cả sợi gốm module, gạch chịu lửa tỷ trọng cao lẫn các bề mặt kim loại như thép carbon và thép không gỉ.

5. Giảm tích tụ nhiệt thành lò

Lớp phủ phản hồi nhiệt ngay lập tức vào lòng lò nung. Đặc tính này giữ cho lớp lót chịu lửa bên trong luôn mát hơn, giảm hiện tượng sốc nhiệt (thermal shock) và ứng suất nhiệt.

6. Chống mài mòn và hạn chế bám xỉ

Tạo ra một bề mặt nhẵn mịn, có độ trơ cao sau khi đóng rắn. Giúp giảm thiểu tình trạng đóng bụi vụn refractory và ngăn ngừa các phụ phẩm khí bám dính phá hủy thành lò.

Bảng so sánh thông số kỹ thuật các dòng lớp phủ phát xạ cao HiE-Coat

Thông số kỹ thuật	840-C	840-CX⁶	840-CM	840-CMX⁶	840-M	840-MX⁶	840-MS
Gốc / Loại vật liệu	Gốm vô cơ	Gốm vô cơ	Gốm vô cơ	Gốm vô cơ	Gốm vô cơ	Gốm vô cơ	Silicone-Gốm
Ứng dụng chính	Vật lót chịu lửa nhẹ, Module sợi gốm	Vật lót chịu lửa nhẹ, Module sợi gốm	Vật lót chịu lửa tỷ trọng cao, Kim loại chịu nhiệt	Vật lót chịu lửa tỷ trọng cao, Kim loại chịu nhiệt	Thép Carbon, Thép không gỉ	Thép Carbon, Thép không gỉ	Nhôm, Đồng, Thép carbon & không gỉ
Màu sắc (Sau khi cứng)	Đen tuyền	Đen tuyền	Đen tuyền	Đen tuyền	Đen tuyền	Đen tuyền	Đen tuyền
Nhiệt độ tối đa (°F / °C)	2000 (1093)	2400 (1316)	2000 (1093)	2400 (1316)	2000 (1093)	2400 (1316)	1100 (593)
Số thành phần	1	1	1	1	1	1	1
Độ nhớt (cP)	70–160	50–150	600–800	150–300	400–800	300–700	250–500
Tỷ trọng (g/cc)	1.60	1.52	1.54	1.67	1.61	1.57	1.49
Hàm lượng rắn (% Khối lượng)	58.5	51.5	48.0	51.0	47.3	47.3	57.1
Hàm lượng rắn (% Thể tích)	27.3	20.25	19.9	22.4	22.1	22.1	42.5
Độ dày màng ướt WFT (mils)	3.66	4.94	5.03	4.46	4.52	4.52	2.40
Độ dày màng khô DFT (mils)	1.00	1.00	1.00	1.0	1.0	1.0	1.00
Độ phủ lý thuyết (ft²/gal @ 1 mil)	438	325	319	359	355	355	681
Chất pha loãng (Thinner)	840-C-T	840-CX-T	840-CM-T	840-CM-T	840-M-T	840-MX-T	PM Acetate
Hạn sử dụng (Tháng)	6	6	6	6	6	6	6

Ứng dụng thực tế của lớp phủ phát xạ cao HiE-Coat Aremco trong các ngành Công nghiệp

Nhờ khả năng cải thiện vượt trội hiệu suất truyền nhiệt bức xạ và bảo vệ vật liệu lót, dòng sản phẩm Aremco HiE-Coat 840-Series được ứng dụng rộng rãi trong nhiều hệ thống nhiệt công nghiệp và các ngành sản xuất trọng điểm.

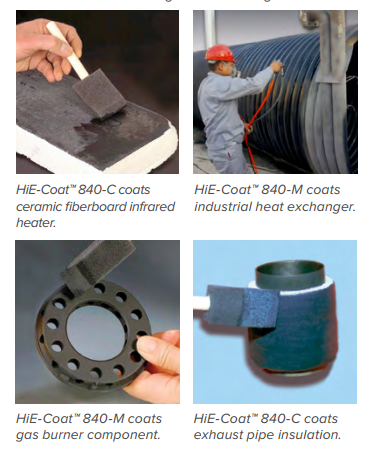

1. Các hệ thống nhiệt công nghiệp phổ biến

Ống gia nhiệt đốt bằng gas (Gas-fired heating tubes): Phủ lên bề mặt ống kim loại của các bộ trao đổi nhiệt, giúp tối ưu hóa lượng bức xạ nhiệt truyền vào nguyên liệu hoặc lòng lò.
Thiết bị gia nhiệt hồng ngoại (Infrared heaters): Ứng dụng trên các tấm sợi gốm (ceramic fiberboard) trong cấu trúc bộ phát nhiệt hồng ngoại nhằm tăng mật độ năng lượng bức xạ.
Lò nung và lò nung gốm (Furnaces & Kilns): Sử dụng cho cả lò đốt bằng gas và dầu trong các quy trình xử lý nhiệt công nghiệp.
Lò đốt rác công nghiệp (Incinerators): Bảo vệ thành lò khỏi ứng suất nhiệt liên tục và môi trường hóa chất ăn mòn mạnh.
Lò hấp nhiệt độ cao (Ovens): Tăng tính đồng đều của nhiệt độ trong buồng sấy, buồng hấp công nghiệp.
Cách nhiệt đường ống xả (Exhaust pipe insulation): Phủ lên bề mặt vật liệu cách nhiệt của hệ thống xả để kiểm soát và điều phối dòng năng lượng nhiệt.

2. Các ngành công nghiệp trọng điểm ứng dụng công nghệ

Ngành lọc hóa dầu (Petrochemical Refineries): Áp dụng trực tiếp lên các đường ống công nghệ (process tubes) bằng kim loại và lớp lót chịu lửa của lò cracking, lò chưng cất nhằm giảm tiêu thụ nhiên liệu.
Ngành sản xuất gốm sứ & Vật liệu chịu lửa (Ceramics & Refractories): Sử dụng trên các loại gạch chịu lửa tỷ trọng cao (dense brick), vật liệu đúc (castables) và gạch chịu lửa cách nhiệt (insulating firebrick) để tăng độ bền.
Ngành luyện kim & Xử lý hóa chất (Metallurgical & Chemical Processing): Phủ lên các cấu kiện lò luyện giúp rút ngắn chu kỳ vận hành và nâng cao sản lượng.
Ngành sản xuất năng lượng (Power Generation): Tối ưu hóa hiệu suất nhiệt của các lò hơi công nghiệp lớn.
Ngành sản xuất thiết bị gia dụng (Appliance Industry): Ứng dụng trong quy trình sản xuất các thiết bị gia nhiệt cao cấp.

Câu hỏi thường gặp

1. Lớp phủ HiE-Coat 840 giúp tiết kiệm bao nhiêu chi phí nhiên liệu?

Theo dữ liệu thực tế từ nhà sản xuất Aremco, các nhà máy ứng dụng lớp phủ này ghi nhận mức tiết kiệm nhiên liệu (gas tự nhiên hoặc dầu) phổ biến trong khoảng từ 5% đến 10% nhờ hiệu suất truyền nhiệt được tối ưu hóa

2. Tại sao một số mã sản phẩm lại có ký tự chữ "X" ở đuôi (Ví dụ: 840-CX, 840-MX)?

Ký tự "X" biểu thị sản phẩm sử dụng công thức hạt màu đen đặc biệt không chứa thành phần đồng. Trong môi trường đầu đốt lò, thành phần đồng có thể phản ứng với ngọn lửa trực tiếp tạo ra hiện tượng "xanh hóa" (greening) bề mặt màng phủ. Dòng sản phẩm đuôi "X" loại bỏ hoàn toàn nhược điểm này.

3. Lớp phủ phát xạ cao bảo vệ lớp gạch lót thành lò như thế nào?

Thông thường, vật liệu chịu lửa của lò nung sẽ hấp thụ và giữ lại một lượng nhiệt lớn. Khi được phủ HiE-Coat, bề mặt sẽ ngay lập tức tái bức xạ nhiệt năng vào lòng lò để truyền cho sản phẩm cần nung. Việc này giúp lớp gạch lót thành lò duy trì nhiệt độ thấp hơn, giảm sốc nhiệt (thermal shock) và ứng suất nhiệt, từ đó kéo dài tuổi thọ của lò nung và giảm chi phí bảo dưỡng

4. Có cần phải làm sạch bề mặt kim loại trước khi sơn phủ hay không?

Bắt buộc phải làm sạch. Đối với bề mặt kim loại nhẵn như thép carbon hay thép không gỉ, cần phải phun cát kỹ thuật đạt tiêu chuẩn SSPC-SP10 hoặc xử lý bằng chất tẩy mòn chuyên dụng gốc kẽm phốt-phát như Aremco’s Corr-Prep CPR2000 để tạo độ nhám bám dính sâu, ngăn hiện tượng bong tróc lớp phủ khi lò hoạt động ở nhiệt độ cao.

5. Sản phẩm HiE-Coat có mấy thành phần và có cần pha loãng không?

Tất cả các dòng trong series 840 đều là sản phẩm 1 thành phần duy nhất (Single-part), không cần pha trộn chất kích hoạt. Khi cần điều chỉnh độ nhớt hoặc pha loãng, nhà máy phải sử dụng đúng loại dung môi chuyên dụng đi kèm cho từng mã sản phẩm (như 840-C-T, 840-M-T hoặc PM Acetate)

Kết luận

Để tối ưu hóa hiệu suất nhiệt là hướng đi bắt buộc của mọi doanh nghiệp công nghiệp nặng nên dòng lớp phủ độ phát xạ cao chịu nhiệt độ cao Aremco HiE-Coat 840-Series chính là câu trả lời toàn diện cho bài toán kinh tế này. Bằng cách chuyển đổi cơ chế truyền nhiệt thông thường sang bức xạ vật đen tối ưu, dòng sản phẩm không chỉ giúp các nhà máy tiết kiệm từ 5% đến 10% lượng nhiên liệu tiêu thụ mà còn trực tiếp kéo dài tuổi thọ cho kết cấu cơ khí và vật liệu lót chịu lửa bên trong lò. Đầu tư vào lớp phủ phát xạ cao chịu nhiệt độ cao là giải pháp hoàn vốn nhanh chóng, giảm chi phí bảo trì và nâng cao năng lực cạnh tranh xanh cho doanh nghiệp.

Công ty TNHH Hicotech Việt Nam chuyên cung cấp các dòng sản phẩm lớp phủ phát xạ cao HiE-Coat Aremco cùng dịch vụ tư vấn kỹ thuật chuyên sâu tại thị trường Việt Nam. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng khảo sát, đo đạc thông số lò thực tế và tư vấn mã sản phẩm HiE-Coat tối ưu nhất cho hệ thống của bạn. Hãy để chúng tôi đồng hành cùng doanh nghiệp của bạn trên con đường tối ưu hóa năng lượng và phát triển bền vững.

Thông tin liên hệ

Hotline / Zalo: 0945 261 931

WhatsApp: 0945 261 931

Email: sales@hicotech.com.vn
