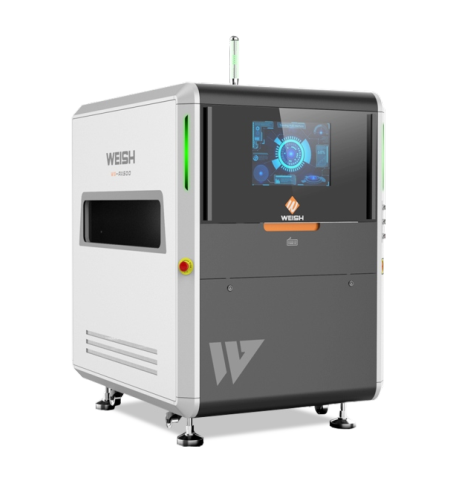

SMT online AOI WS-AS510

Thương hiệu: WEISH

Xuất xứ: China

Liên hệ mua hàng
Tình trạng: Còn hàng
Để lại số điện thoại, chúng tôi sẽ gọi lại ngay
Mô tả sản phẩm
Bình luận & Đánh giá

SMT online AOI WS-AS510 là sản phẩm của hãng WEISH sản xuất bởi DongGuan WEISH Electronic Technology Co.,Ltd, Đông Quan, Trung Quốc. Thiết bị này phù hợp để kiểm tra nội tuyến tốc độ cao và độ chính xác cao cả trước và sau sóng.

Tính năng của sản phẩm SMT online AOI WS-AS510:

☆ Sử dụng nền tảng đá granit và ống kính viễn tâm

☆ Thuật toán phần mềm mạnh mẽ giúp việc kiểm tra trở nên rất đáng tin cậy

☆ Tự động bù cho bo mạch bị cong vênh, biến dạng do tác động của nhiệt độ cao

☆ Phân tích dữ liệu SPC giúp cải thiện chất lượng quy trình

Các chức năng chính của SMT online AOI WS-AS510:

☆ Kiểm tra ba điểm

Phần mềm kết nối SPI, AOI trước khi điều chỉnh và AOI sau khi điều chỉnh để thu thập dữ liệu giúp xác định nhanh chóng nguyên nhân của lỗi

☆ Chức năng cảnh báo SPC

Giám sát chất lượng sản xuất theo thời gian thực có thể đạt được thông qua phản hồi kịp thời về tình huống bất thường, do đó, ngăn chặn các lỗi sai xảy ra trong quá trình sản xuất.

☆ Xuất ảnh toàn bộ bảng

Toàn bộ ảnh bảng của khu vực thành phần hoặc không phải thành phần có thể được lưu lại cho mục đích truy xuất nguồn gốc chất lượng sau khi hoàn tất kiểm tra

☆ Chương trình tự động chuyển qua quét mã vạch

Tự động điều chỉnh độ rộng là một tính năng tiêu chuẩn và đạt được bằng cách chỉ cần đọc mã vạch của PCB, đồng thời, nó hỗ trợ lệnh MES

☆ Bằng chứng đánh lừa các khiếm khuyết lớn

Tính năng này có thể được thiết lập bởi nhân viên có thẩm quyền để kiểm tra cụ thể các vị trí quan trọng. Điều này sẽ ngăn cản những cá nhân không có thẩm quyền cho phép bỏ qua vị trí đó để kiểm tra. Tính năng này giúp đảm bảo kiểm soát tốt các vị trí quan trọng cần kiểm tra

☆ Nhiều Trạm sửa chữa có thể được liên kết với một Trạm sửa chữa duy nhất

Một người vận hành có thể xử lý nhiều trạm sửa chữa máy, do đó cải thiện quy trình sửa chữa và tiết kiệm nhân lực



Công nghệ cốt lõi và ưu điểm của SMT online AOI WS-AS510:

☆ Hỗ trọ định vị miếng hàn thông minh + Định vị tổng thể FOV

Đối với bảng mạch linh hoạt, định vị miếng hàn thông minh ở cấp độ thành phần được sử dụng để giải quyết hiệu quả các kết quả dương tính giả và âm tính giả do biến dạng uốn cong của bảng mạch. Đối với các bảng mạch không linh hoạt, định vị tổng thể FOV được sử dụng để bỏ qua sự can thiệp của màn hình, đường in,...trên bảng và có thể dễ dàng thực hiện hàn định vị đĩa để đảm bảo độ chính xác

☆ Kiểm tra các mối hàn kém

Dựa trên vị trí chính xác của miếng hàn, chất hàn kém của chip hoặc IC có thể được phát hiện một cách hiệu quả.

☆ Các thông số phát hiện Giao diện trực tiếp với các tiêu chuẩn IPC

Thuật toán của chúng tôi có thể tính toán độ lệch dựa trên tiêu chuẩn IPC để mang lại kết quả kiểm tra đáng tin cậy hơn.

Phần nhô ra tối đa của mặt thành phần (IPC-A-610-G Loại 3): Nhỏ hơn 25% chiều rộng đầu cuối thành phần hoặc 25% chiều rộng của miếng đệm, tùy theo giá trị nào nhỏ hơn.

Thông số kỹ thuật của SMT online AOI WS-AS510:

Product Model

WS-AS510

Image System

Camera

5MP/12MP Pindustrial camera

Resolution

5MP camera: 15μm, 10μm; 12MP camera: 15μm, 12μm, 10μm, 6.3μm

FOV

3730mm( 5MP, 15μm); 6045mm(12MP,15μm)

Lens

Telecentric lens

Lighting

4 color ring shape LED (RGBW)

Movement Structure

X/Y Movement

AC Servo

Platform

Granite

Width Adjustment

Automatic

Transport Type

Belt

Board Loading Direction

→Right or Right→(at point of order)

Fixed Rail

Single Lane: 1st fixed rail; Dual Lane: 1st rail ( 1st & 3rd fixed rail or 1st & 4th fixed rail)

Hardware

Configuration

Operating System

Win 10

Communication

Ethernet, SMEMA

Power Requirement

Single phase 220V,50/60Hz,5A

Air Requirement

0.4-0.6Mpa

Conveyor Height

900±20mm

Equipment Dimensions

L1170D16081580mm(without tower light)

Equipment Weight

900Kg

PCB Size

Size

5060-510610mm

Thickness

0.6-6.0mm

PCB Weight

≤3kg

Component Clearance

Top clearance 25-60mm adjustment, Bottom clearance 45mm

Clamping Edge

3.0mm

Inspection Criteria

Component

Wrong chip, Missing chip, Chip reverse, Chip deviation, Rotation, Chip flip, Solder bridge, Foreign material, Solder ball

Lighting Detection

Too bright, Too dark, Not bright

Solder Joint

No Solder, Insufficient Solder, Open Solder , Excess Solder, Solder Bridge, Solder Ball, etc.

Component Size

Chip: 03015 and above; LSl: 0.3mm pitch and above; Others: Odd shape component

Inspection Speed

180-200ms/FOV

Hiện nay, Hicotech đang hoạt động với vai trò Đại lý phân phối những sản phẩm WEISH chính hãng tại Việt Nam. Cùng với đội ngũ kỹ thuật  tư vấn và giải đáp mọi thắc mắc của khách hàng liên quan đến sản phẩm, Hicotech cam kết mang đến cho khách hàng sản phẩm chất lượng cao cùng với dịch vụ hỗ trợ tốt nhất trên thị trường.

Thông tin liên hệ:

Hotline / Zalo: 0945 261 931

Email: sale@hicotech.com.vn
