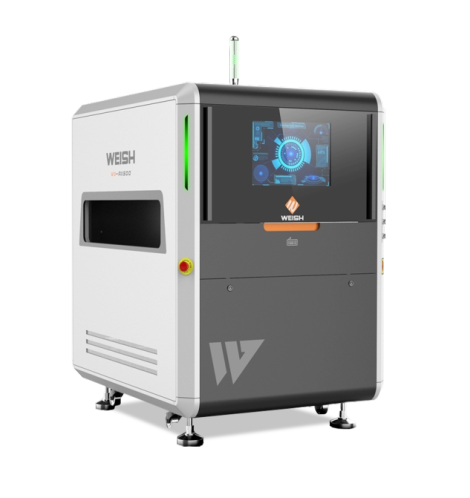

DIP online AOI WS-AX510

Thương hiệu: WEISH

Xuất xứ: China

Liên hệ mua hàng
Tình trạng: Còn hàng
Để lại số điện thoại, chúng tôi sẽ gọi lại ngay
Mô tả sản phẩm
Bình luận & Đánh giá

DIP online AOI WS-AX510 là sản phẩm của hãng WEISH sản xuất bởi DongGuan WEISH Electronic Technology Co.,Ltd, Đông Quan, Trung Quốc. Dòng Camera chuyển đổi Weish AOI WS-AX510 được lắp đặt ở mặt dưới và rất thích hợp để kiểm tra mối hàn sau hàn nội tuyến mà không cần phải lật bo mạch.

Tính năng của sản phẩm DIP online AOI WS-AX510:

☆ Logic thuật toán mạnh mẽ giúp kiểm tra hàn sau sóng của SMT và các bộ phận có hình dạng kỳ lạ.

☆ Lập trình nhanh, tự động tạo cửa sổ kiểm tra lỗ bằng chức năng một cú nhấp chuột.

☆ Tự động bù cho PCB bị biến dạng do hiệu ứng nhiệt độ cao làm cho thiết bị phù hợp với FPC.

☆ Cảm biến sợi quang được trang bị để kích hoạt báo động thả bo mạch.

☆ Băng tải loại ròng rọc có khả năng chịu nhiệt độ cao, bụi bẩn và tải nặng tốt hơn.

Các chức năng chính của DIP online AOI WS-AX510:

☆ Quản lý tập trung

Việc áp dụng quản lý tập trung AOl trong dây chuyền sản xuất có thể nhận ra khả năng phán đoán từ xa, lập trình ngoại tuyến và cập nhật gỡ lỗi theo thời gian thực.

☆ Chức năng cảnh báo SPC

Giám sát chất lượng sản xuất theo thời gian thực có thể đạt được thông qua phản hồi kịp thời về tình huống bất thường, do đó, ngăn chặn các lỗi sai xảy ra trong quá trình sản xuất.

☆ Tự động chuyển đổi chương trình thông qua quét mã vạch

Tự động điều chỉnh độ rộng là một tính năng tiêu chuẩn và đạt được bằng cách đọc mã vạch của PCB, đồng thời, nó hỗ trợ lệnh MES

☆ Nhiều Trạm sửa chữa có thể được liên kết với một Trạm sửa chữa duy nhất

Một người vận hành có thể xử lý nhiều trạm sửa chữa máy, do đó cải thiện quy trình sửa chữa và tiết kiệm nhân lực



Công nghệ cốt lõi và ưu điểm của DIP online AOI WS-AX510:

☆ Lập trình Pin tự động

Dữ liệu lớn + Thuật toán học Al giúp xác định các thành phần có thể được thực hiện chỉ bằng một cú nhấp chuột.

☆ Al phân biệt thông minh

Với phân tích dữ liệu lớn, thuật toán học Al của chúng tôi có thể tự động xác định lỗi và giảm sự can thiệp thủ công.

☆ Công nghệ định vị ba cấp độ

Kỹ thuật định vị ba cấp độ WEISH giải quyết hiệu quả cuộc gọi sai và thoát do biến dạng bảng, cải thiện tốc độ phát hiện và độ chính xác của việc kiểm tra các khuyết tật qua lỗ.

☆ Các thông số phát hiện Giao diện trực tiếp với các tiêu chuẩn IPC

Thuật toán của chúng tôi có thể tính toán độ lệch dựa trên tiêu chuẩn IPC để mang lại kết quả kiểm tra đáng tin cậy hơn.

Phần nhô ra tối đa của mặt thành phần (IPC-A-610-G Loại 3): Nhỏ hơn 25% chiều rộng đầu cuối thành phần hoặc 25% chiều rộng của miếng đệm, tùy theo giá trị nào nhỏ hơn.

☆ Thuật toán hàn sóng mạnh mẽ để kiểm tra xuyên lỗ

Thuật toán hàn sóng mạnh mẽ để kiểm tra thủ công hoặc máy được lắp qua các bộ phận lỗ

Thông số kỹ thuật của DIP online AOI WS-AX510:

Product Model

WS-AX510

Image System

Camera

5MP/12MP Industrial camera

Resolution

5MP camera: 24μm, 15μm; 12MP camera: 15μm

FOV

6049mm( 5MP, 124μm); 6045mm(12MP,15μm)

Lens

Telecentric lens

Lighting

4 color ring shape LED (RGBW)

Movement Structure

X/Y Movement

AC Servo

Width Adjustment

Automatic

Transport Type

Roller pulley

Board Loading Direction

→Right or Right→(at point of order)

Fixed Rail

1st Rail

Hardware

Configuration

Operating System

Win 10

Communication

Ethernet, SMEMA

Power Requirement

Single phase 220V,50/60Hz,5A

Air Requirement

0.4-0.6Mpa

Conveyor Height

900±20mm

Equipment Dimensions

L1170D16801580mm(without tower light)

Equipment Weight

700Kg

PCB Size

Size

5050-510510mm

PCB Weight

≤30kg

Component Clearance

Top clearance 120mm adjustment, Bottom clearance 25-50mm adjustable

Clamping Edge

3.0mm

Inspection Criteria

Component

Wrong Component, Missing, Polarity, Misalignment, Reverse, IC Lead Bend, Foreign Material, Tombstone, etc

Solder Joint

No Solder, Insufficient Solder, Open Solder , Excess Solder, Solder Bridge, Solder Ball, etc.

Inspection Component

Lsl: 0.3mm pitch and above Others: Odd shape component

Inspection Speed

180-200ms/FOV

Hiện nay, Hicotech đang hoạt động với vai trò Đại lý phân phối những sản phẩm WEISH chính hãng tại Việt Nam. Cùng với đội ngũ kỹ thuật  tư vấn và giải đáp mọi thắc mắc của khách hàng liên quan đến sản phẩm, Hicotech cam kết mang đến cho khách hàng sản phẩm chất lượng cao cùng với dịch vụ hỗ trợ tốt nhất trên thị trường.
