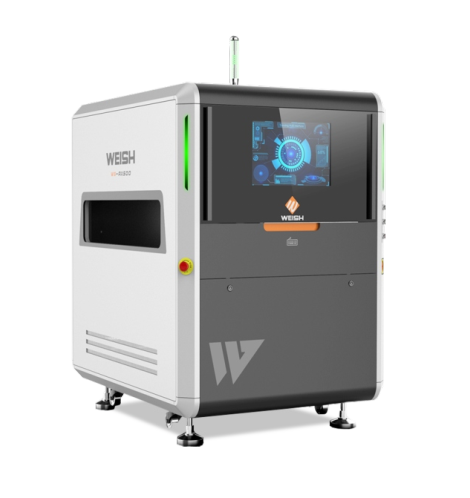

Double-sided AOI WS-AX520

Thương hiệu: WEISH

Xuất xứ: China

Liên hệ mua hàng
Tình trạng: Còn hàng
Để lại số điện thoại, chúng tôi sẽ gọi lại ngay
Mô tả sản phẩm
Bình luận & Đánh giá

Double-sided AOI WS-AX520 là sản phẩm của hãng WEISH sản xuất bởi DongGuan WEISH Electronic Technology Co.,Ltd, Đông Quan, Trung Quốc. Dòng sản phẩm WS-AX520 của Weish cung cấp dịch vụ kiểm tra cuối cùng không người lái một cửa để kiểm tra đồng thời mặt trên và mặt dưới của PCBA và hàng hóa thành phẩm.

Tính năng của Double-sided AOI WS-AX520:

☆ Tính năng độc đáo là khả năng kiểm tra trên cả hai mặt của PCBA đồng thời tiết kiệm không gian sàn sản xuất và đầu tư.

☆ Camera kép được bố trí đồng bộ và chụp ảnh lồng vào nhau không đồng bộ để tránh nhiễu giữa nguồn sáng trên và dưới.

☆ Băng tải loại ròng rọc có thể được lựa chọn so với loại đai tiêu chuẩn, trong đó loại băng tải có khả năng chịu được nhiệt độ cao, bụi bẩn và tải nặng cao hơn.

☆ Thuật toán định vị miếng hàn độc quyền của Weish và Định vị hỗ trợ FOV giúp phát hiện các bộ phận chính xác hơn.

☆ Thuật toán dành riêng cho CPU dành cho các chân ghi lại chính xác các khuyết tật khác nhau như uốn cong, biến dạng chân và thiếu chân.

Các chức năng chính của Double-sided AOI WS-AX520:

☆ Quản lý tập trung

Việc áp dụng quản lý tập trung AOl trong dây chuyền sản xuất có thể nhận ra khả năng phán đoán từ xa, lập trình ngoại tuyến và cập nhật gỡ lỗi theo thời gian thực.

☆ Mã vạch hai mặt

Khả năng truy xuất nguồn gốc ràng buộc được nâng cao thông qua phần mềm hệ thống của chúng tôi, phần mềm này có thể tự động liên kết dữ liệu mã vạch miễn là một mặt của PCBA mang mã vạch.

☆ Chức năng cảnh báo SPC

Giám sát chất lượng sản xuất theo thời gian thực có thể đạt được thông qua phản hồi kịp thời về tình huống bất thường, do đó, ngăn chặn các lỗi sai xảy ra trong quá trình sản xuất.

☆ Tự động chuyển đổi chương trình thông qua quét mã vạch

Tự động điều chỉnh độ rộng là một tính năng tiêu chuẩn và đạt được bằng cách đọc mã vạch của PCB, đồng thời, nó hỗ trợ lệnh MES.

☆ Ngăn chặn các khiếm khuyết lớn

Ngăn chặn hiệu quả sự tràn ra ngoài của các thành phần quan trọng và lỗi nghiêm trọng.

☆ Xuất toàn bộ ảnh bảng

Toàn bộ ảnh bảng của khu vực thành phần hoặc không phải thành phần có thể được lưu lại cho mục đích truy xuất nguồn gốc chất lượng sau khi quá trình kiểm tra hoàn tất.



Công nghệ cốt lõi và ưu điểm của Double-sided AOI WS-AX520:

☆ Định vị miếng hàn thông minh + Định vị được hỗ trợ toàn bộ FOV

Với việc sử dụng Định vị miếng hàn độc quyền của Magic-ray, chúng tôi có thể giảm đáng kể các cuộc gọi sai do biến dạng của quá trình hàn sóng dư PCB.

Điều này thậm chí còn rõ ràng hơn đối với FPC. Thuật toán định vị được hỗ trợ toàn bộ FOV của chúng tôi cũng giúp giảm đáng kể các cuộc gọi sai do biến dạng PCB, in lụa và nhiễu do chú thích của bảng gây ra.

☆ Thuật toán hàn sóng mạnh mẽ để kiểm tra xuyên lỗ

Thuật toán hàn sóng mạnh mẽ để kiểm tra thủ công hoặc máy được lắp qua các bộ phận lỗ

Thông số kỹ thuật của Double-sided AOI WS-AX520:

Product Model

WS-AX520

Image System

Camera

5MP/12MP Industrial camera

Resolution

5MP camera: 24μm, 15μm; 12MP camera: 15μm

FOV

6049mm( 5MP, 124μm); 6045mm(12MP,15μm)

Lens

Telecentric lens

Lighting

4 color ring shape LED (RGBW)

Movement Structure

X/Y Movement

AC Servo

Width Adjustment

Automatic

Transport Type

Belt (Roller pulley optional)

Board Loading Direction

→Right or Right→(at point of order)

Fixed Rail

1st Rail

Hardware

Configuration

Operating System

Win 10

Communication

Ethernet, SMEMA

Power Requirement

Single phase 220V,50/60Hz,5A

Air Requirement

0.4-0.6Mpa

Conveyor Height

900±20mm

Equipment Dimensions

L1170D1608H1580mm(without tower light)

Equipment Weight

900Kg

PCB Size

Size

5050-510510mm

PCB Weight

≤30kg

Thickness

0.6-6mm

Component Clearance

Top clearance 25-85mm adjustment, Bottom clearance 25-80mm adjustable

Clamping Edge

3.0mm

Inspection Criteria

Component

Wrong Component, Missing, Polarity, Misalignment, Reverse, IC Lead Bend, Foreign Material, Tombstone, etc

Solder Joint

No Solder, Insufficient Solder, Open Solder , Excess Solder, Solder Bridge, Solder Ball, etc.

Inspection Component

Chip: 03015 and above; Lsl: 0.3mm pitch and above Others: Odd shape component

Inspection Speed

200-250ms/FOV

Hiện nay, Hicotech đang hoạt động với vai trò Đại lý phân phối những sản phẩm WEISH chính hãng tại Việt Nam. Cùng với đội ngũ kỹ thuật  tư vấn và giải đáp mọi thắc mắc của khách hàng liên quan đến sản phẩm, Hicotech cam kết mang đến cho khách hàng sản phẩm chất lượng cao cùng với dịch vụ hỗ trợ tốt nhất trên thị trường.
